¶ Подключение

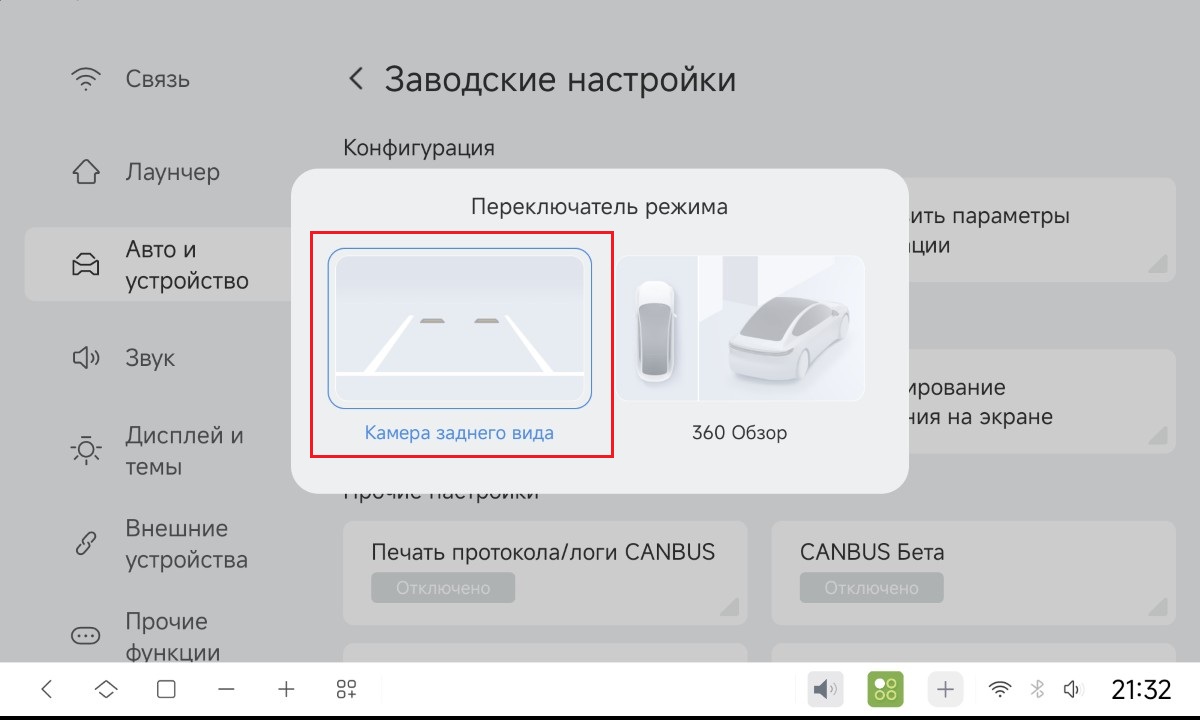

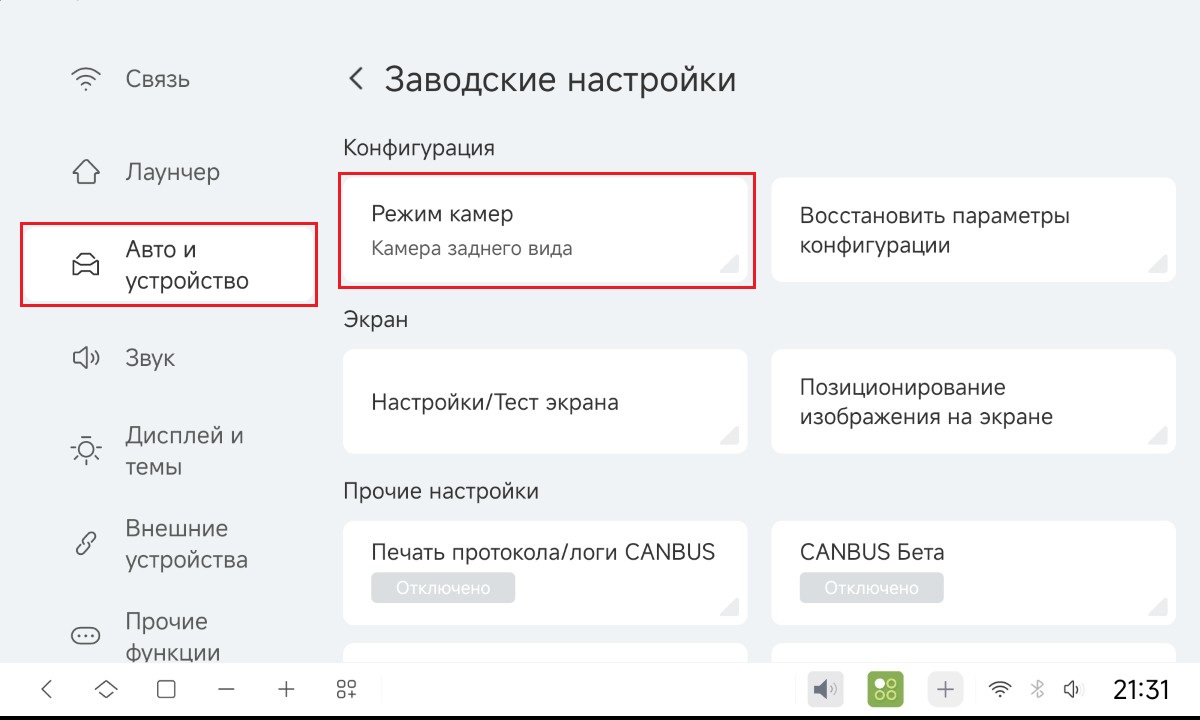

Перед подключением камеры, убедитесь что выбран режим Камера заднего вида. Для этого зайдите в настройки Авто и устройство > Заводские настройки (Пароль 108) > Режим камеры и включите режим Камера заднего вида

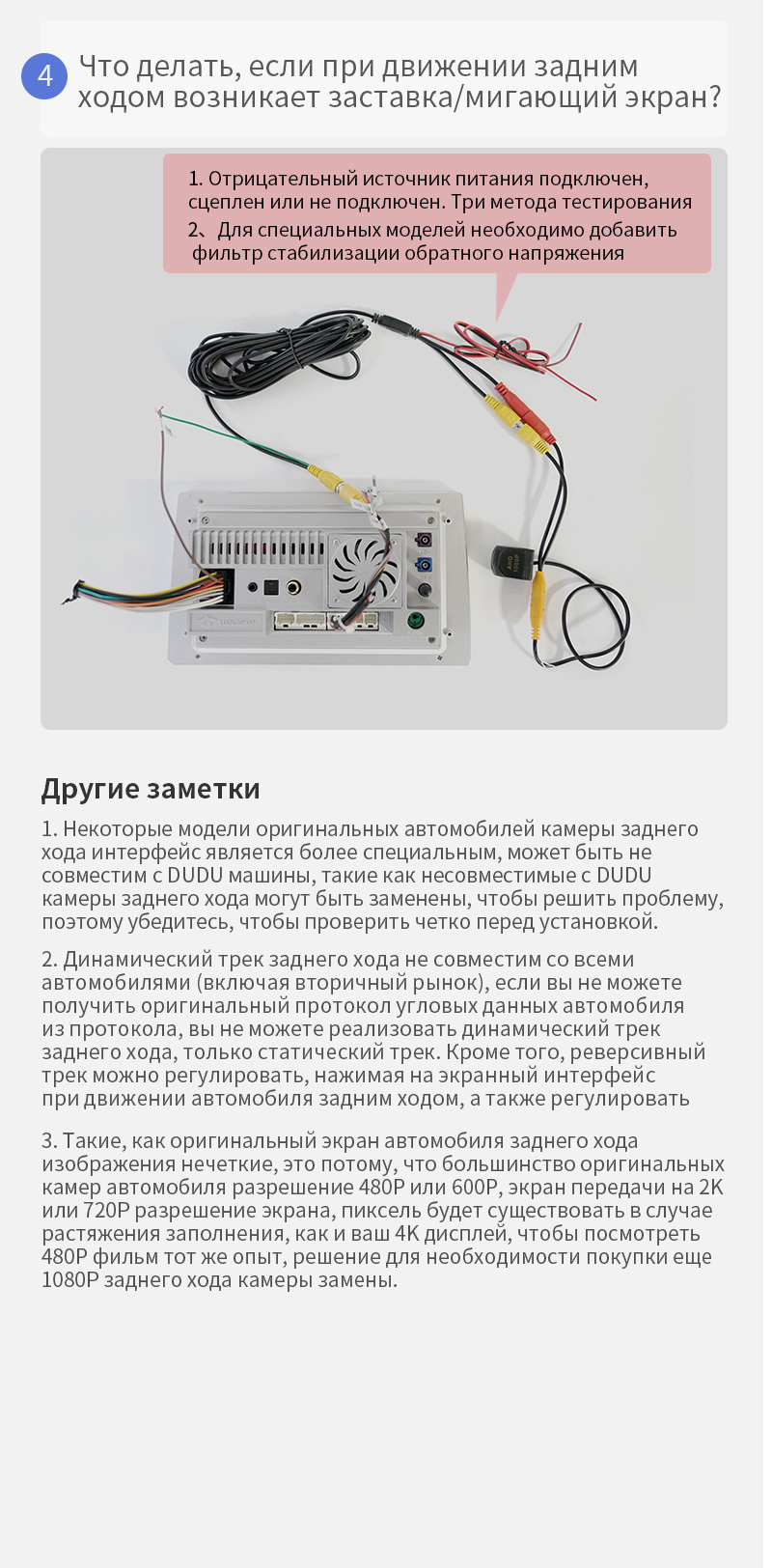

¶ Камера заднего вида DUDU
Для подключения камеры заднего вида к головному устройству используется провод Камера заднего вида (10 pin), который подключается к разъему F головного устройства.
Подробнее см. раздел Назначение разъемов

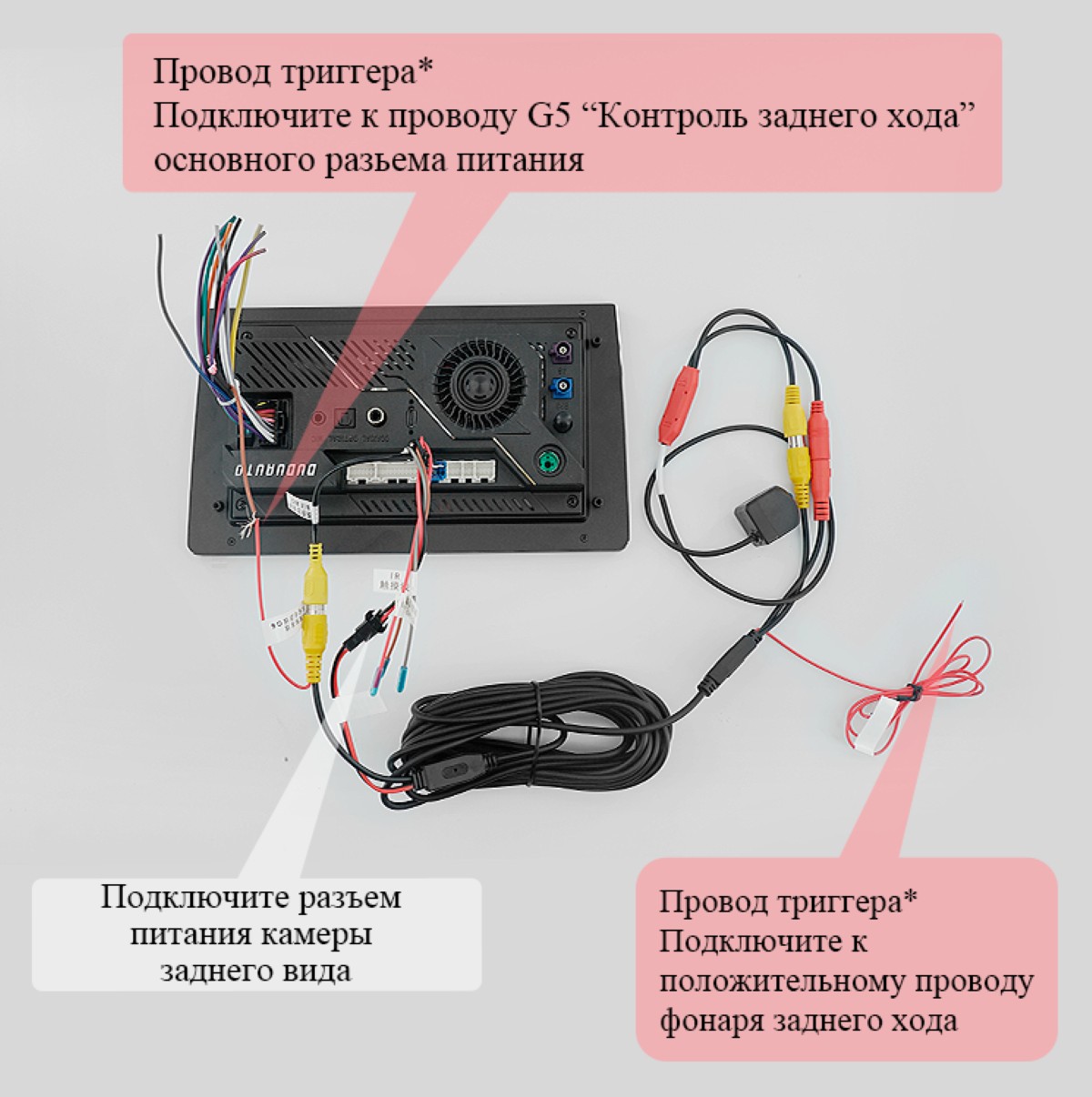

1 Подключите желтые RCA разъемы видеосигнала камеры с обоих сторон смонтированного кабеля камеры заднего вида.
2 Подключите разъемы питания со стороны камеры и со стороны головного устройства смонтированного кабеля камеры заднего вида.
3 Подключите провод триггера
Если в вашей системе используется CANBUS адаптер или провода для подключения головного устройства к штатным проводам автомобиля уже имеет подключение к проводу триггера основного разъема G головоного устройства, то подключение провода триггера не требуется.

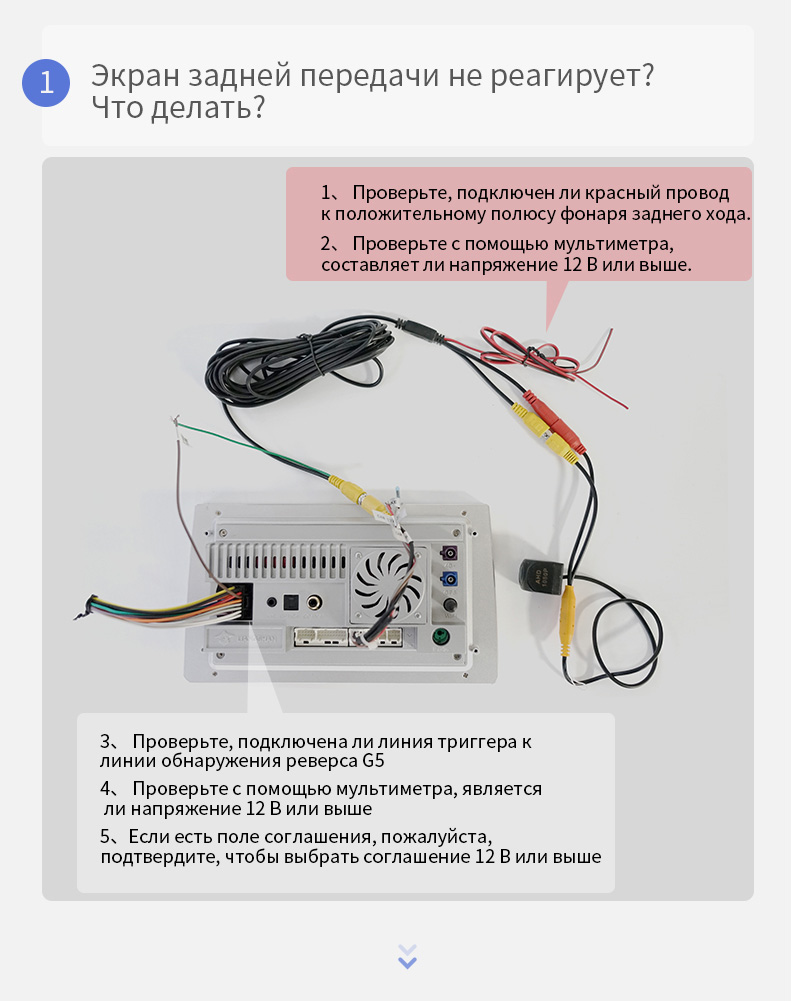

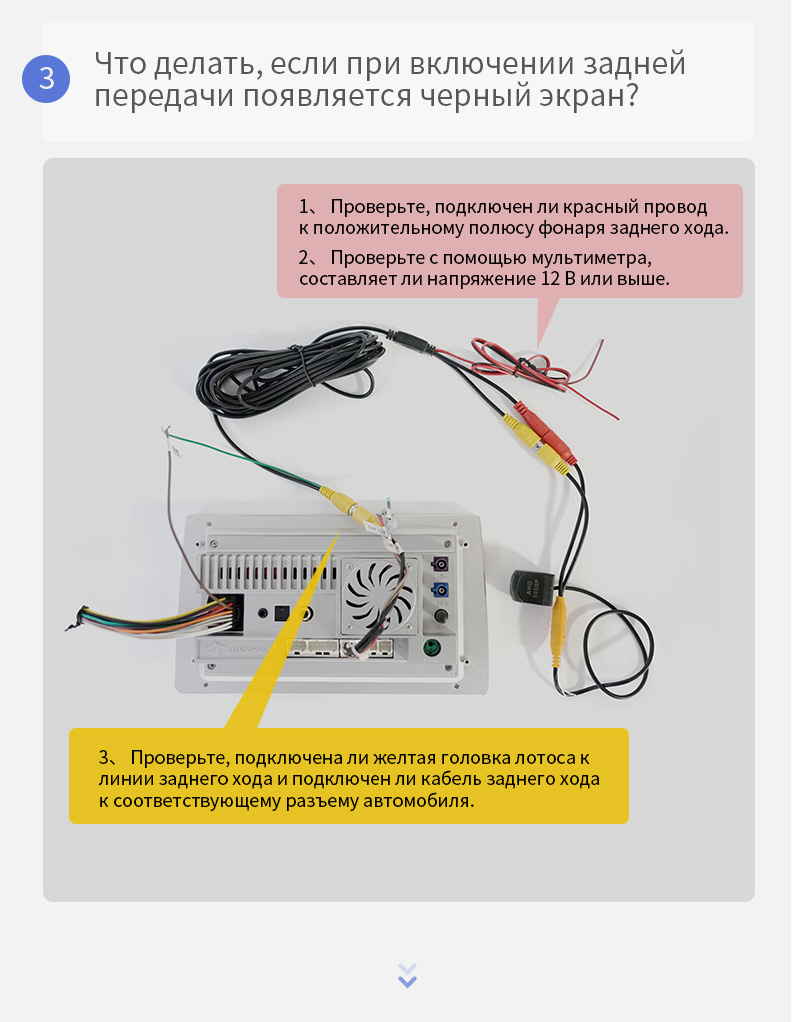

Для проверки, включите заднюю передачу. Если на экране головного устройства появилось изображение с камеры или черный экран, то подключение провода триггера не требуется. В противном случае, подключите провод триггера.
- со стороны камеры заднего вида, подключите провод триггера к положительному проводу фонаря заднего хода;

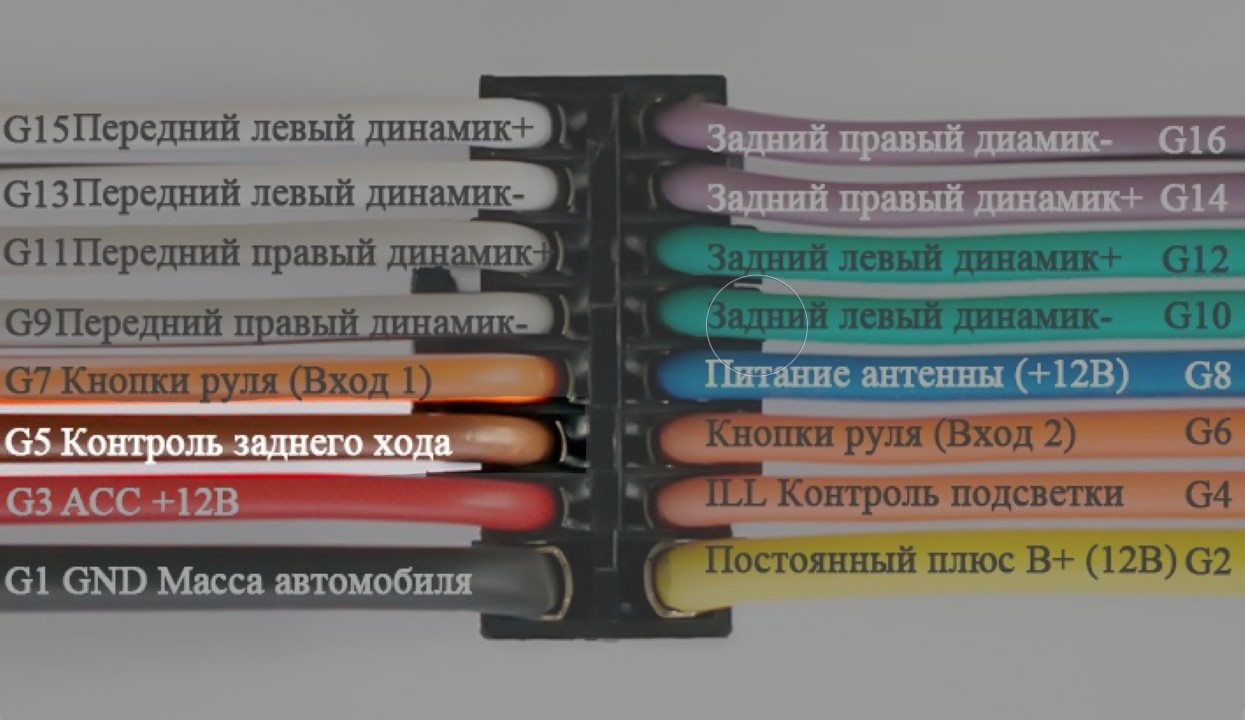

- со стороны головного устройства подключите провод триггера к проводу G5 "Контроль заднего хода" основного разъема питания G.

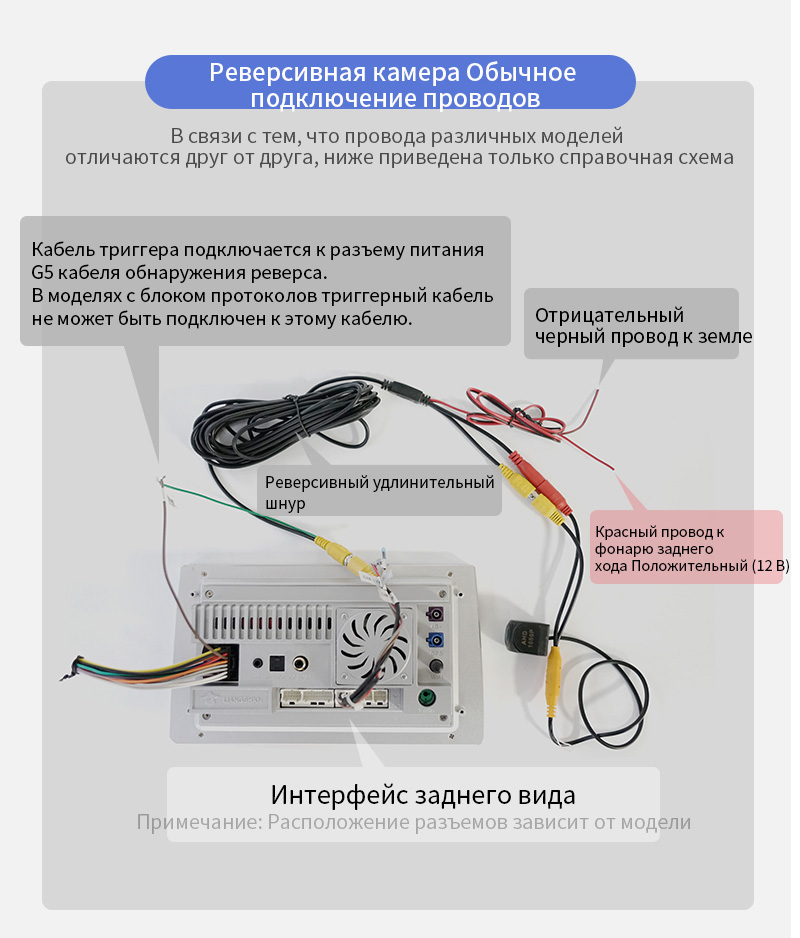

¶ Камера стороннего производителя
обычный вид сзади
