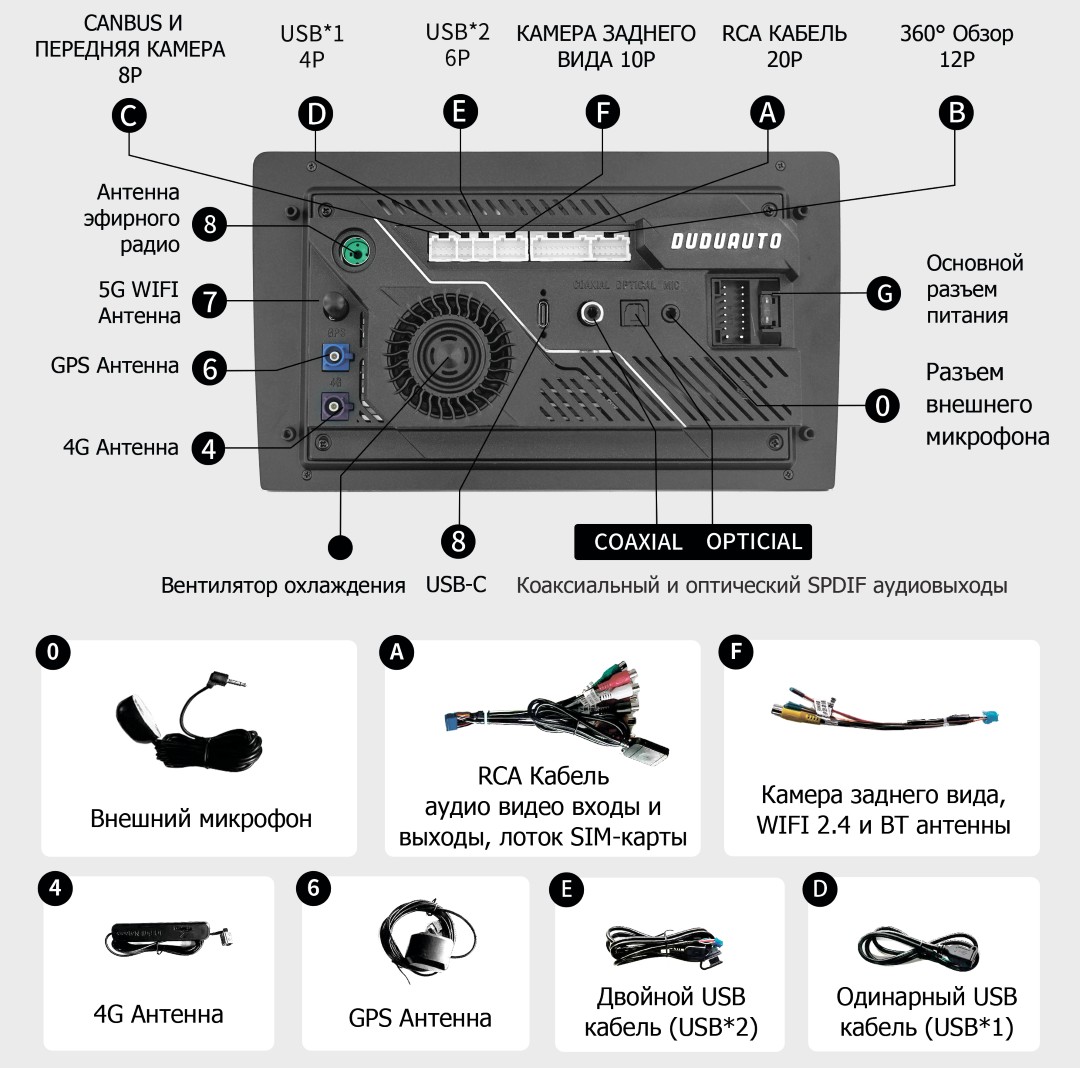

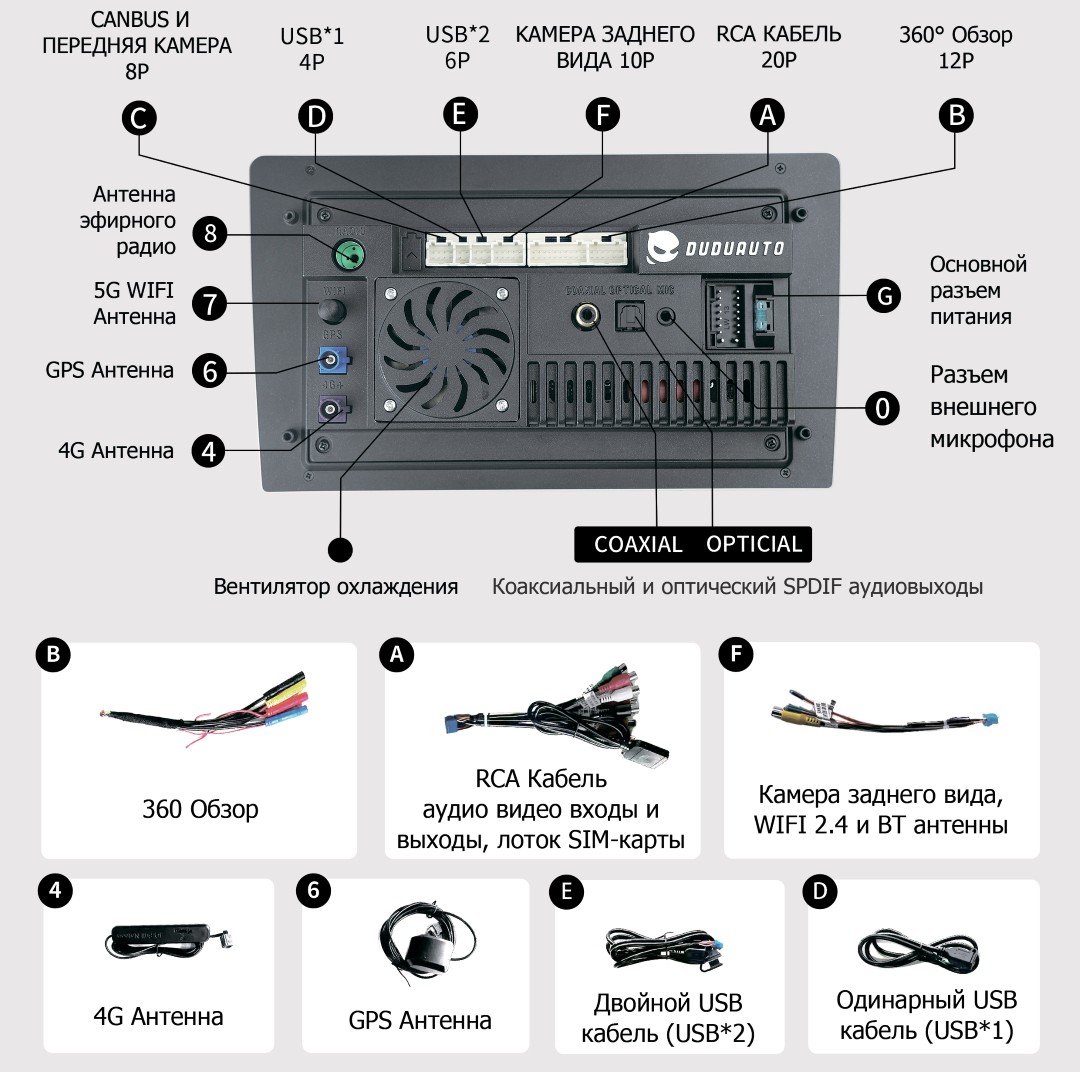

¶ Назначение разъемов головного устройства

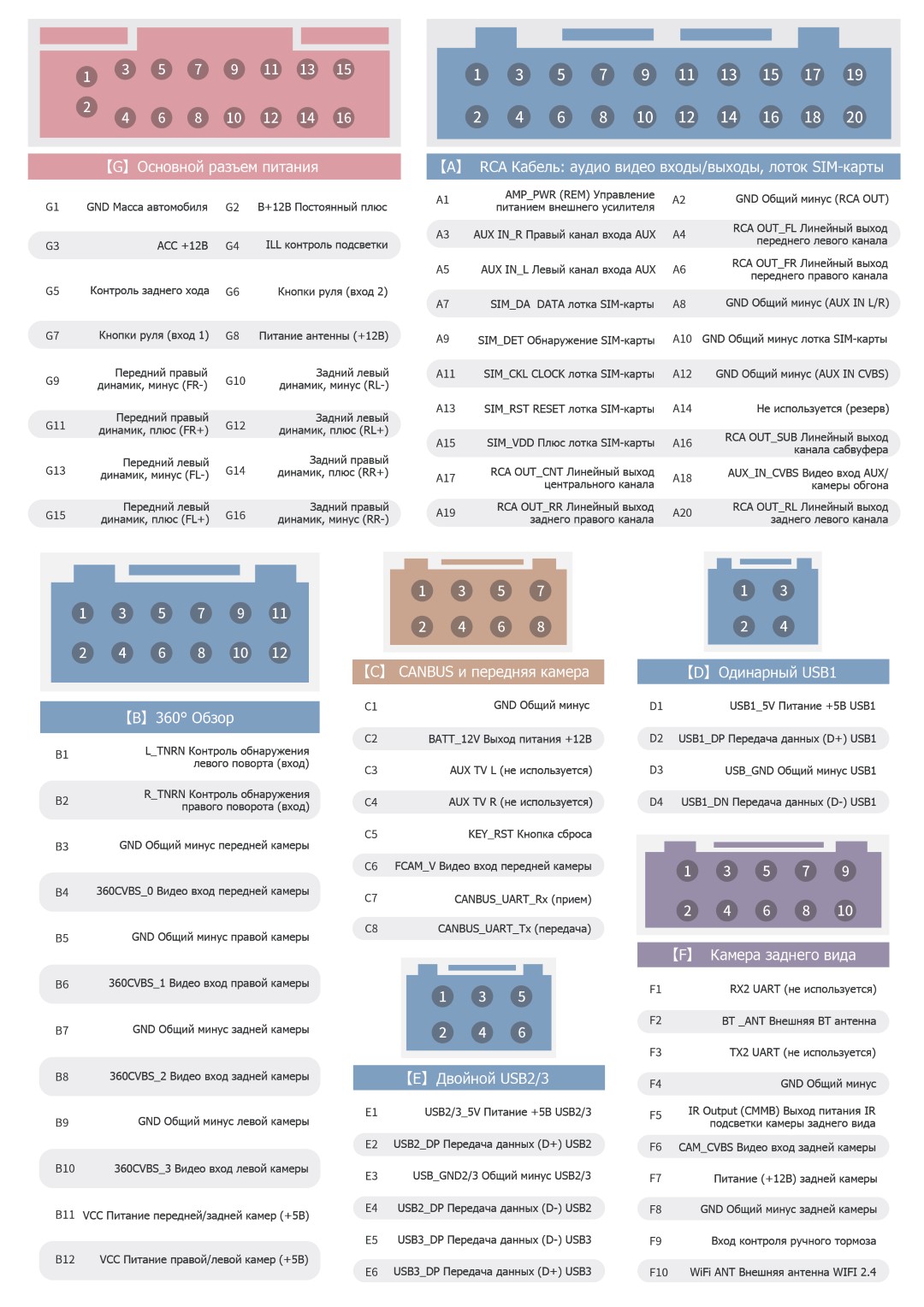

¶ Распиновка разъемов
¶ Основной разьем питания G
G1 GND, масса автомобиля. Подключите этот кабель к отрицательному потенциалу автомобиля.
G2 B+, постоянный плюс. Подключатеся к постоянному плюсу автомобиля (+12В).
G3 АСС, сигнальный вход +12В для включения/отключения головного устройства.
G4 ILL, вход контроля подсветки автомобиля. В зависимости от состояния на входе (0В/+12В) головное устройство переключает дневной/ночной режимы. Подключите этот провод к положительному проводу подсветки автомобиля/габаритных огней.
G5 Контроль заднего хода. При подаче +12В на вход, головное устройство запускает приложение камеры заднего хода/камеры 360 обзора. Подключите этот провод к положительному потенциалу лампы заднего хода.
G6 Кнопки руля, вход 2 (key 2). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G7 Кнопки руля, вход 1 (key 1). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G8 Питание антенны +12В. Вывод для подключения питания активной антенны радио. Напряжение на выводе появляется при включении головного устройства и исчезает при отключении/уходе в сон.
G9 - G15 Выходы встроенного усилителя мощности для прямого подключения к динамикам автомобиля.

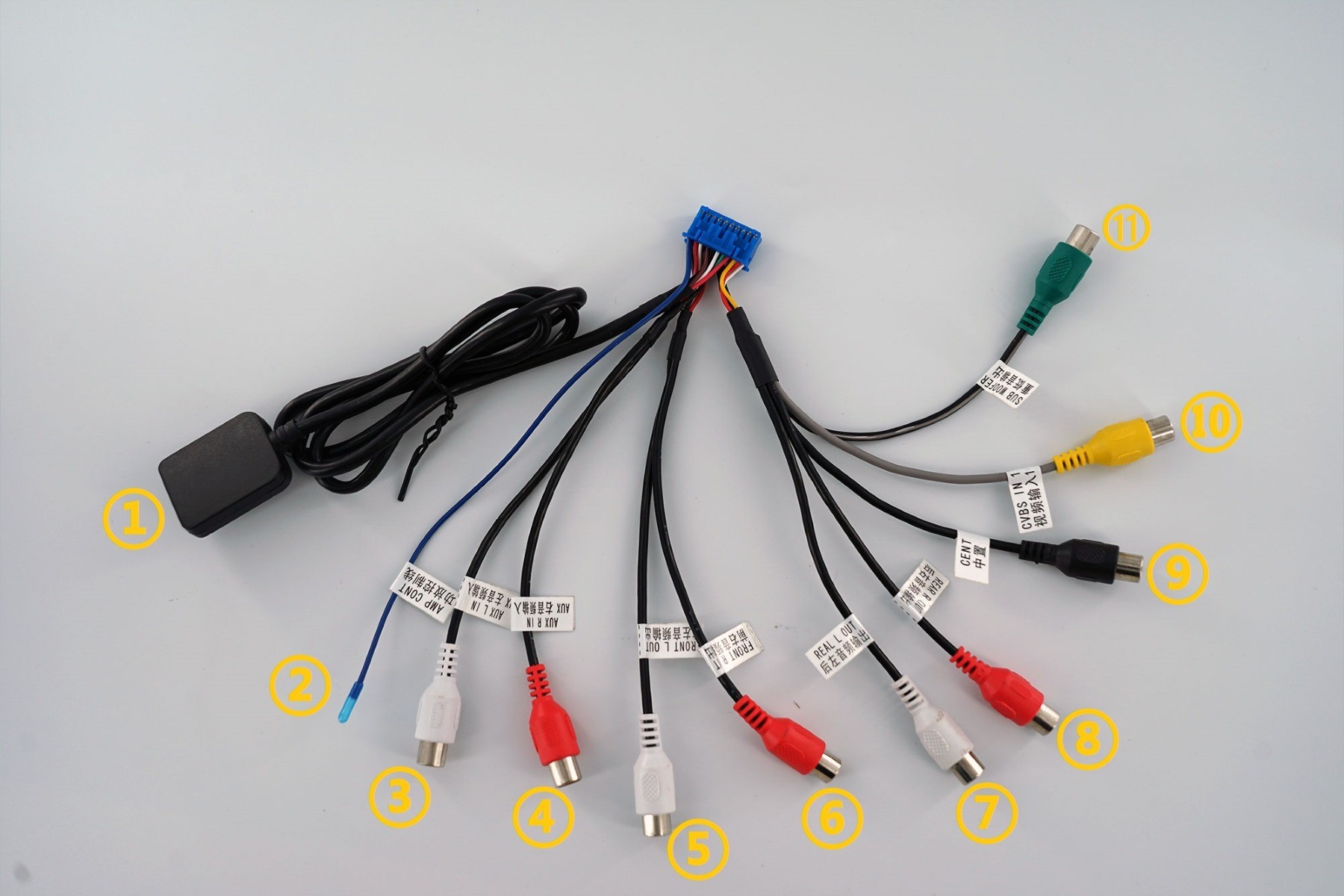

¶ RCA Кабель (20 pin)
1 Лоток SIM-карты. Формат устанавливаемой SIM-карты: Micro SIM.
2 Провод управления питанием внешнего усилителя (REM).
3 Левый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
4 Правый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
5 Линейный аудиовыход переднего левого канала (подключение внешнего усилителя мощности)
6 Линейный аудиовыход переднего правого канала (подключение внешнего усилителя мощности)
7 Линейный аудиовыход заднего левого канала (подключение внешнего усилителя мощности)
8 Линейный аудиовыход заднего правого канала (подключение внешнего усилителя мощности)
9 Линейный монофонический аудиовыход центрального канала (подключение внешнего усилителя мощности)
10 Камера переднего вида*/Камера обгона/Видеовход AUX
*в случае подключения сторонней камеры 1080р/720p 25fps. Оригинальная камера переднего вида DUDU подключается в разъем C. Подробнее в разделе Камера переднего вида
11 Линейный монофонический аудиовыход канала сабвуфера (подключение внешнего усилителя мощности/ активного сабвуфера)

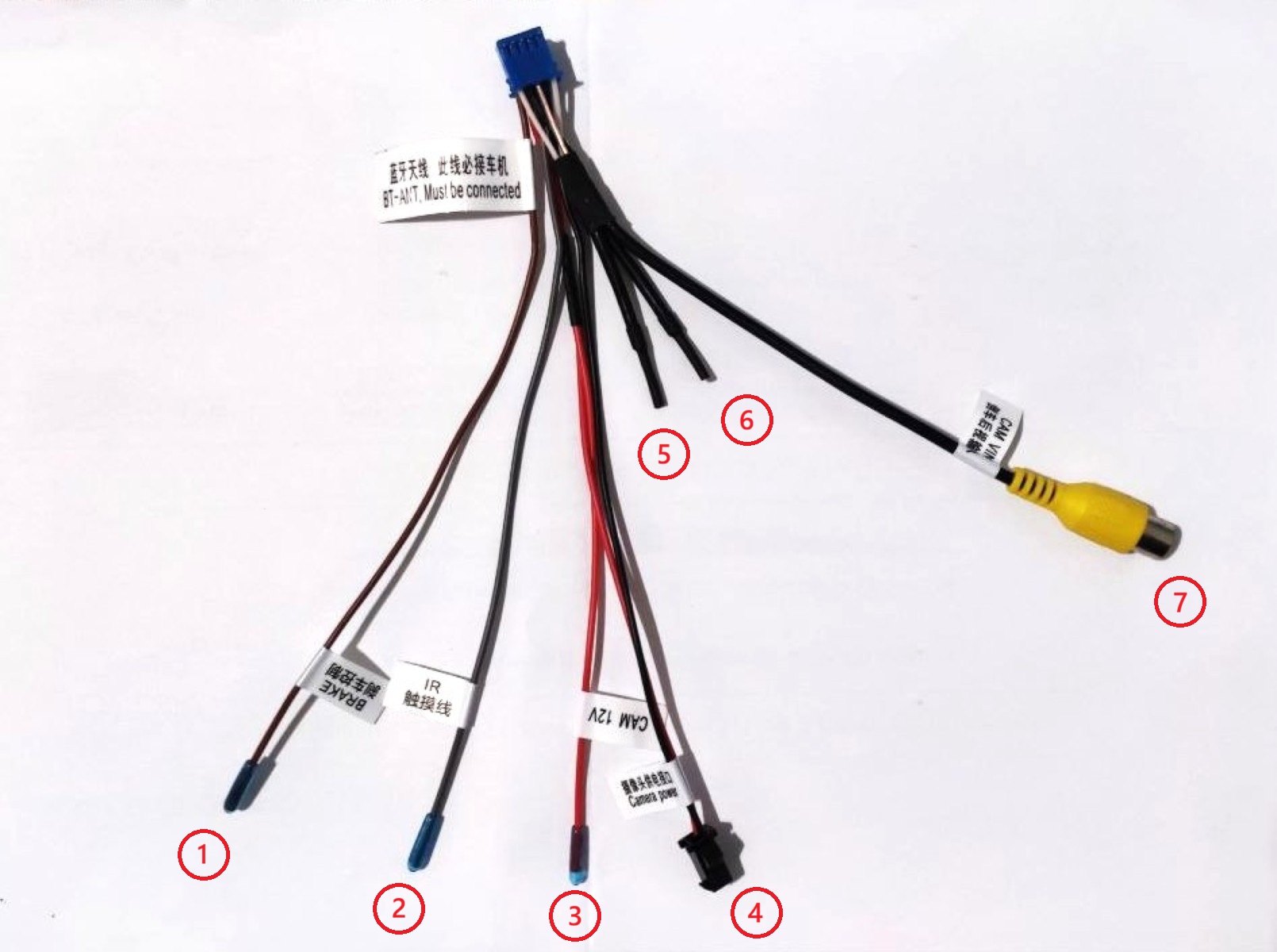

¶ Камера заднего вида (10 pin)
Обязателен к подключению. На разъеме камеры заднего вида расположены антенны Bluetooth и WiFi 2.4 ГГц.
1 Вход контроля ручного тормоза (не обязателен к подключению). Необходим для функции запрета просмотра видео в движении. Если вход не подключен, просмотр видео в движении разрешен.
2 Выход питания IR подсветки на старых типах камер. (не используется в настоящее время).
3 Плюс питания камеры (12В).
4 Разьем для подключения питания камеры заднего вида DUDU.
5 Антенна Bluetooth.
6 Антенна WIFI 2.4 ГГц.
7 Видеовход для подключения видеосигнала камеры заднего вида. Подробнее см. раздел Камера заднего вида

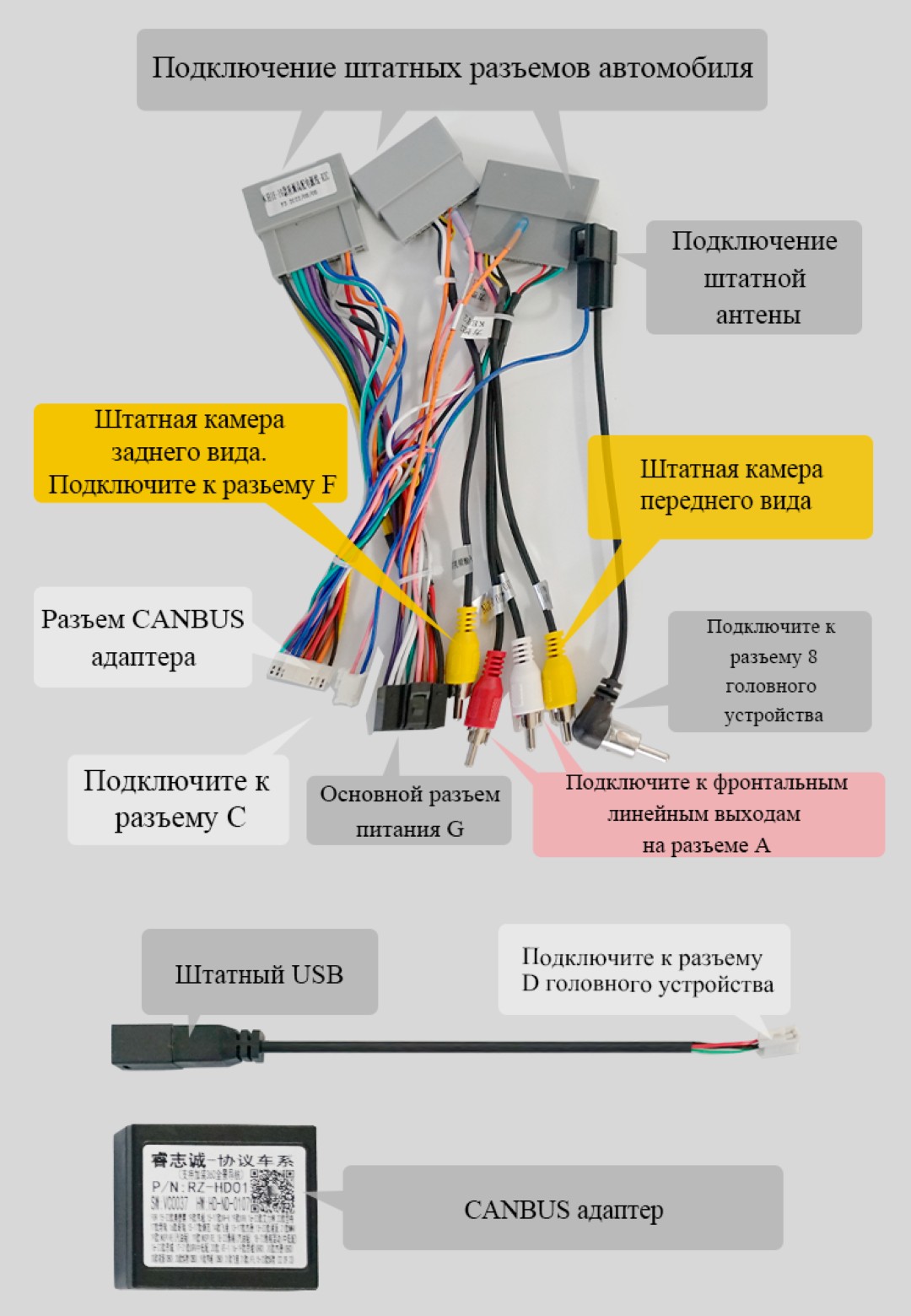

¶ Провода для подключения к штатным разъемам автомобиля
Ниже приведена информация в ознакомительных целях. Провода подключения к штатной проводке для каждой марки и модели автомобиля уникальны и подбираются индивидуально. Не каждый автомобиль поддерживает подключение CANBUS адаптера, по этому в некоторых комплектах он может отсутствовать.
¶ Назначение разъемов головного устройства

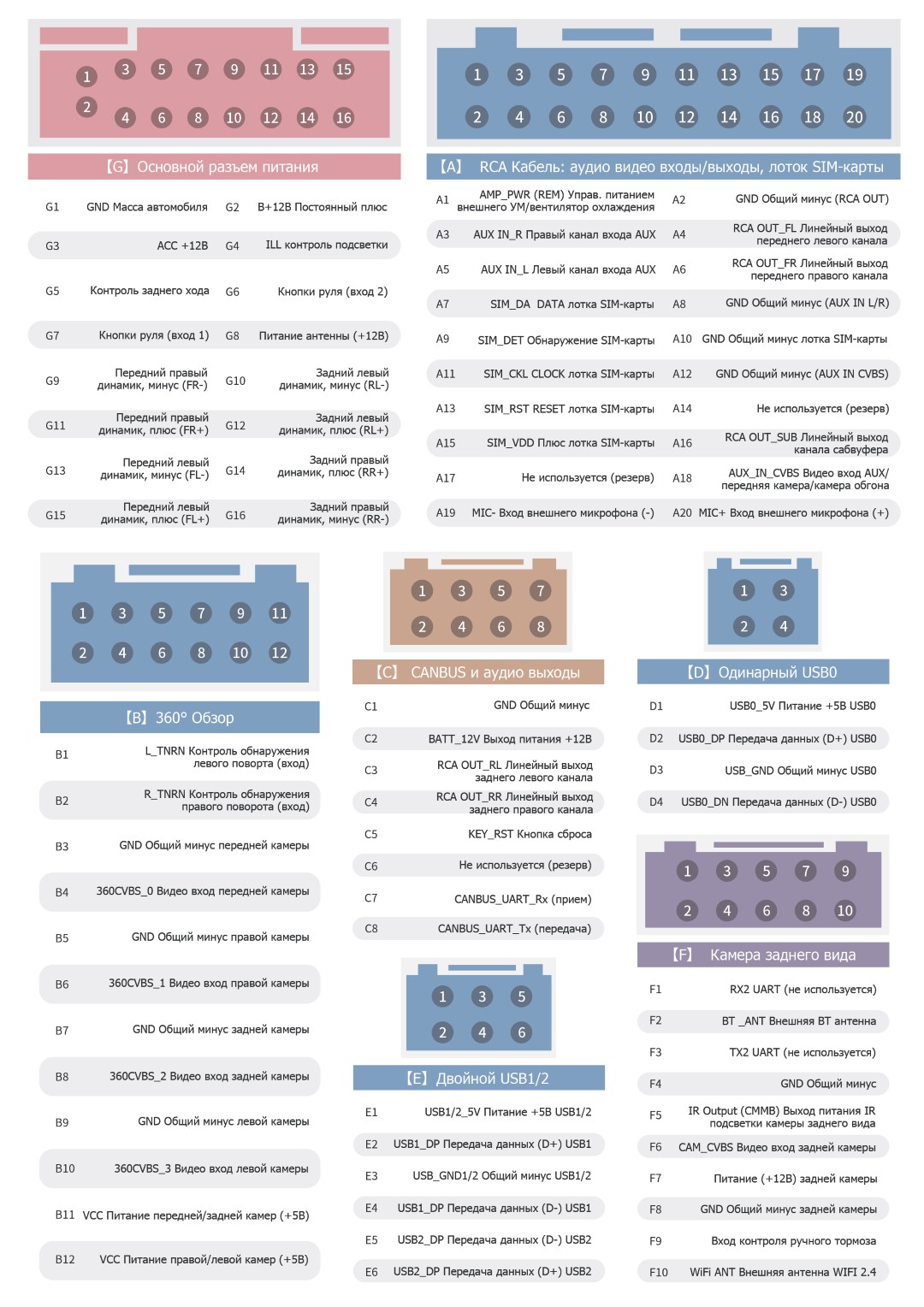

¶ Распиновка разъемов
¶ Основной разьем питания G
G1 GND, масса автомобиля. Подключите этот кабель к отрицательному потенциалу автомобиля.
G2 B+, постоянный плюс. Подключатеся к постоянному плюсу автомобиля (+12В).
G3 АСС, сигнальный вход +12В для включения/отключения головного устройства.
G4 ILL, вход контроля подсветки автомобиля. В зависимости от состояния на входе (0В/+12В) головное устройство переключает дневной/ночной режимы. Подключите этот провод к положительному проводу подсветки автомобиля/габаритных огней.
G5 Контроль заднего хода. При подаче +12В на вход, головное устройство запускает приложение камеры заднего хода/камеры 360 обзора. Подключите этот провод к положительному потенциалу лампы заднего хода.
G6 Кнопки руля, вход 2 (key 2). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G7 Кнопки руля, вход 1 (key 1). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G8 Питание антенны +12В. Вывод для подключения питания активной антенны радио. Напряжение на выводе появляется при включении головного устройства и исчезает при отключении/уходе в сон.
G9 - G15 Выходы встроенного усилителя мощности для прямого подключения к динамикам автомобиля.
¶ RCA Кабель (20 pin)
1 Лоток SIM-карты. Формат устанавливаемой SIM-карты: Micro SIM.
2 Провод управления питанием внешнего усилителя (REM).
3 Левый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
4 Правый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
5 Линейный аудиовыход переднего левого канала (подключение внешнего усилителя мощности)
6 Линейный аудиовыход переднего правого канала (подключение внешнего усилителя мощности)
7 Линейный аудиовыход заднего левого канала (подключение внешнего усилителя мощности)
8 Линейный аудиовыход заднего правого канала (подключение внешнего усилителя мощности)
9 Линейный монофонический аудиовыход центрального канала (подключение внешнего усилителя мощности)
10 Камера переднего вида/Камера обгона/Видеовход AUX
11 Линейный монофонический аудиовыход канала сабвуфера (подключение внешнего усилителя мощности/ активного сабвуфера)
¶ Камера заднего вида (10 pin)
Обязателен к подключению. На разъеме камеры заднего вида расположены антенны Bluetooth и WiFi 2.4 ГГц.
1 Вход контроля ручного тормоза (не обязателен к подключению). Необходим для функции запрета просмотра видео в движении. Если вход не подключен, просмотр видео в движении разрешен.
2 Выход питания IR подсветки на старых типах камер. (не используется в настоящее время).
3 Плюс питания камеры (12В).
4 Разьем для подключения питания камеры заднего вида DUDU.
5 Антенна Bluetooth.
6 Антенна WIFI 2.4 ГГц.
7 Видеовход для подключения видеосигнала камеры заднего вида. Подробнее см. раздел Камера заднего вида
¶ Провода для подключения к штатным разъемам автомобиля
Ниже приведена информация в ознакомительных целях. Провода подключения к штатной проводке для каждой марки и модели автомобиля уникальны и подбираются индивидуально. Не каждый автомобиль поддерживает подключение CANBUS адаптера, по этому в некоторых комплектах он может отсутствовать.

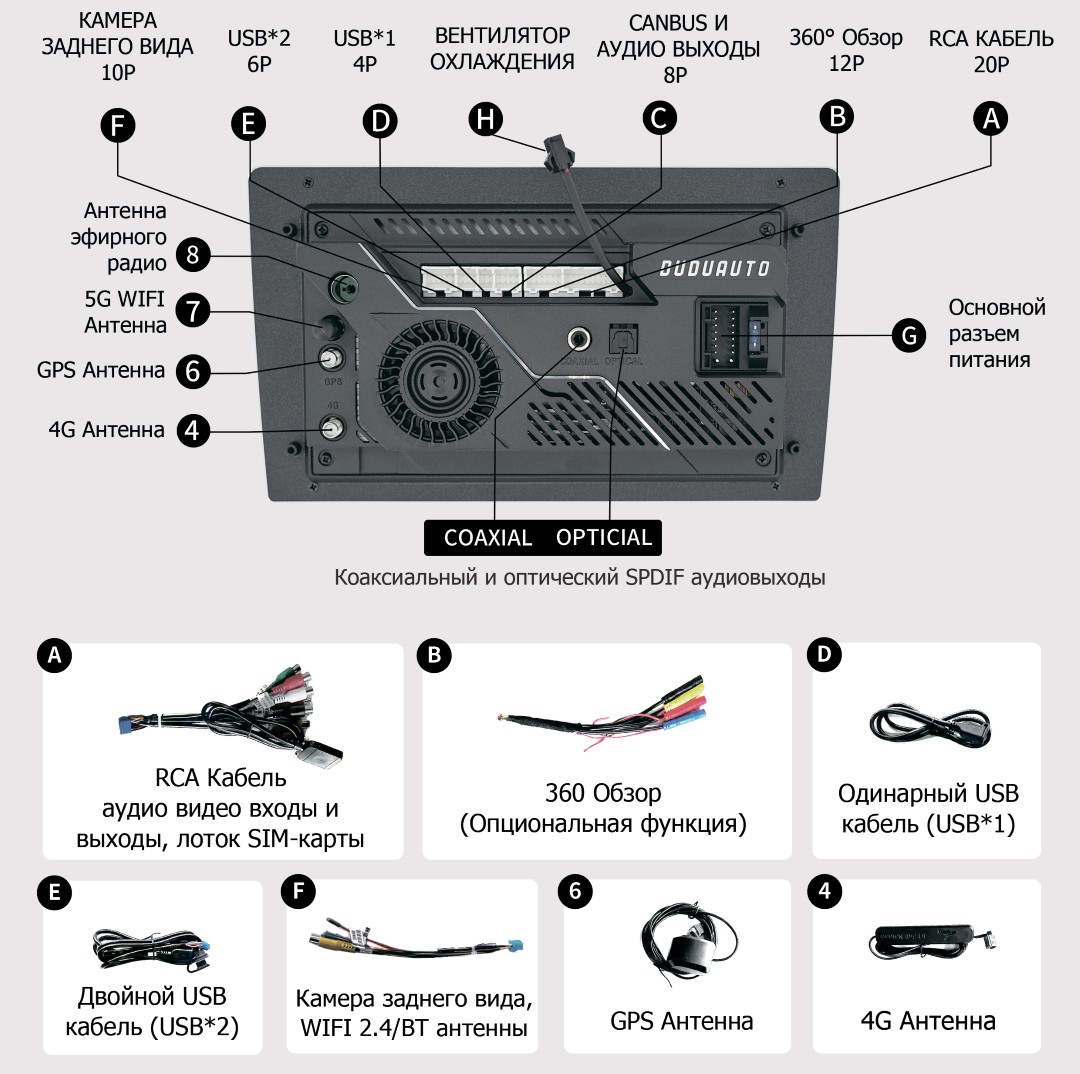

¶ Назначение разъемов головного устройства
¶ Распиновка разъемов

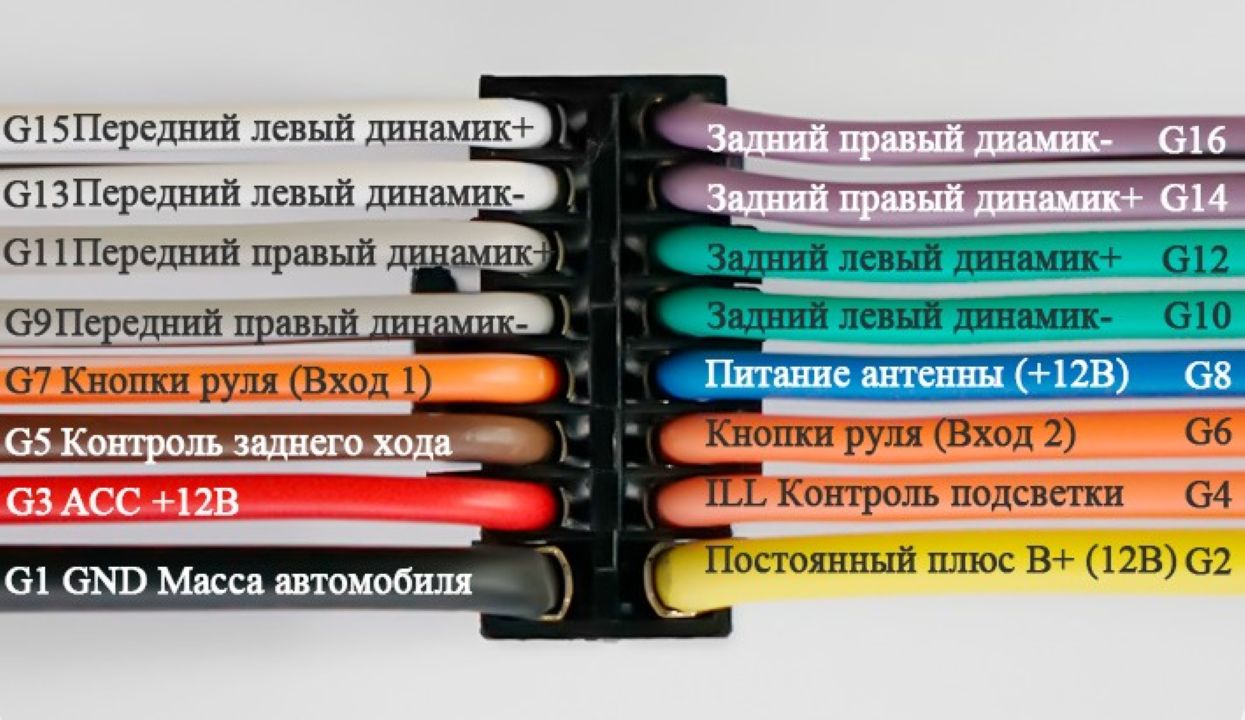

¶ Основной разьем питания G
G1 GND, масса автомобиля. Подключите этот кабель к отрицательному потенциалу автомобиля.
G2 B+, постоянный плюс. Подключатеся к постоянному плюсу автомобиля (+12В).
G3 АСС, сигнальный вход +12В для включения/отключения головного устройства.
G4 ILL, вход контроля подсветки автомобиля. В зависимости от состояния на входе (0В/+12В) головное устройство переключает дневной/ночной режимы. Подключите этот провод к положительному проводу подсветки автомобиля/габаритных огней.
G5 Контроль заднего хода. При подаче +12В на вход, головное устройство запускает приложение камеры заднего хода/камеры 360 обзора. Подключите этот провод к положительному потенциалу лампы заднего хода.
G6 Кнопки руля, вход 2 (key 2). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G7 Кнопки руля, вход 1 (key 1). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G8 Питание антенны +12В. Вывод для подключения питания активной антенны радио. Напряжение на выводе появляется при включении головного устройства и исчезает при отключении/уходе в сон.
G9 - G15 Выходы встроенного усилителя мощности для прямого подключения к динамикам автомобиля.

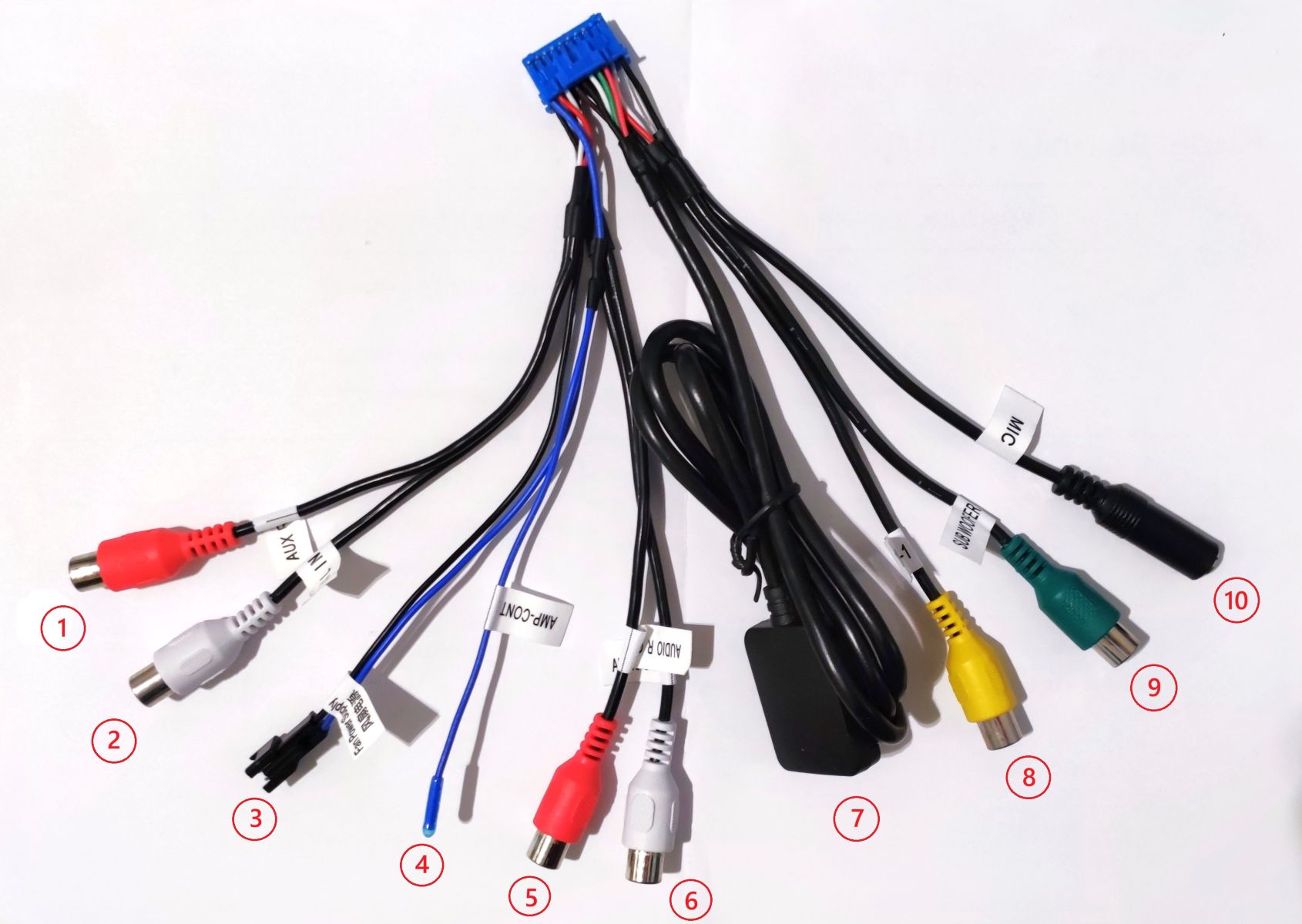

¶ RCA Кабель (20 pin)
1 Правый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
2 Левый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
3 Разъем питания вентилятора охлаждения. Соедините этот разъем с разъемом H головного устройства.
4 Провод управления питанием внешнего усилителя (REM)
Провод управления питанием внешнего усилителя имеет паралельное подключение с проводом питания вентилятора охлаждения.
Если в интерфейсе настроек DUDUOS отключить вентилятор охлаждения, то сигнал управления питанием внешнего усилителя (REM) тоже пропадет. И наоборот, при отключении сигнала управления питанием внешнего усилителя (REM), вы отключите вентилятор охлаждения.
5 Линейный аудиовыход переднего правого канала (подключение внешнего усилителя мощности)
6 Линейный аудиовыход переднего левого канала (подключение внешнего усилителя мощности)
7 Лоток SIM-карты. Формат устанавливаемой SIM-карты: Micro SIM.
8 Камера переднего вида/Камера обгона/Видеовход AUX
9 Линейный монофонический аудиовыход канала сабвуфера (подключение внешнего усилителя мощности/ активного сабвуфера)
10 Разъем для подключения внешнего микрофона.
¶ Камера заднего вида (10 pin)
Обязателен к подключению. На разъеме камеры заднего вида расположены антенны Bluetooth и WiFi 2.4 ГГц.
1 Вход контроля ручного тормоза (не обязателен к подключению). Необходим для функции запрета просмотра видео в движении. Если вход не подключен, просмотр видео в движении разрешен.
2 Выход питания IR подсветки на старых типах камер. (не используется в настоящее время).
3 Плюс питания камеры (12В).
4 Разьем для подключения питания камеры заднего вида DUDU.
5 Антенна Bluetooth.
6 Антенна WIFI 2.4 ГГц.
7 Видеовход для подключения видеосигнала камеры заднего вида. Подробнее см. раздел Камера заднего вида
¶ Провода для подключения к штатным разъемам автомобиля
Ниже приведена информация в ознакомительных целях. Провода подключения к штатной проводке для каждой марки и модели автомобиля уникальны и подбираются индивидуально. Не каждый автомобиль поддерживает подключение CANBUS адаптера, по этому в некоторых комплектах он может отсутствовать.

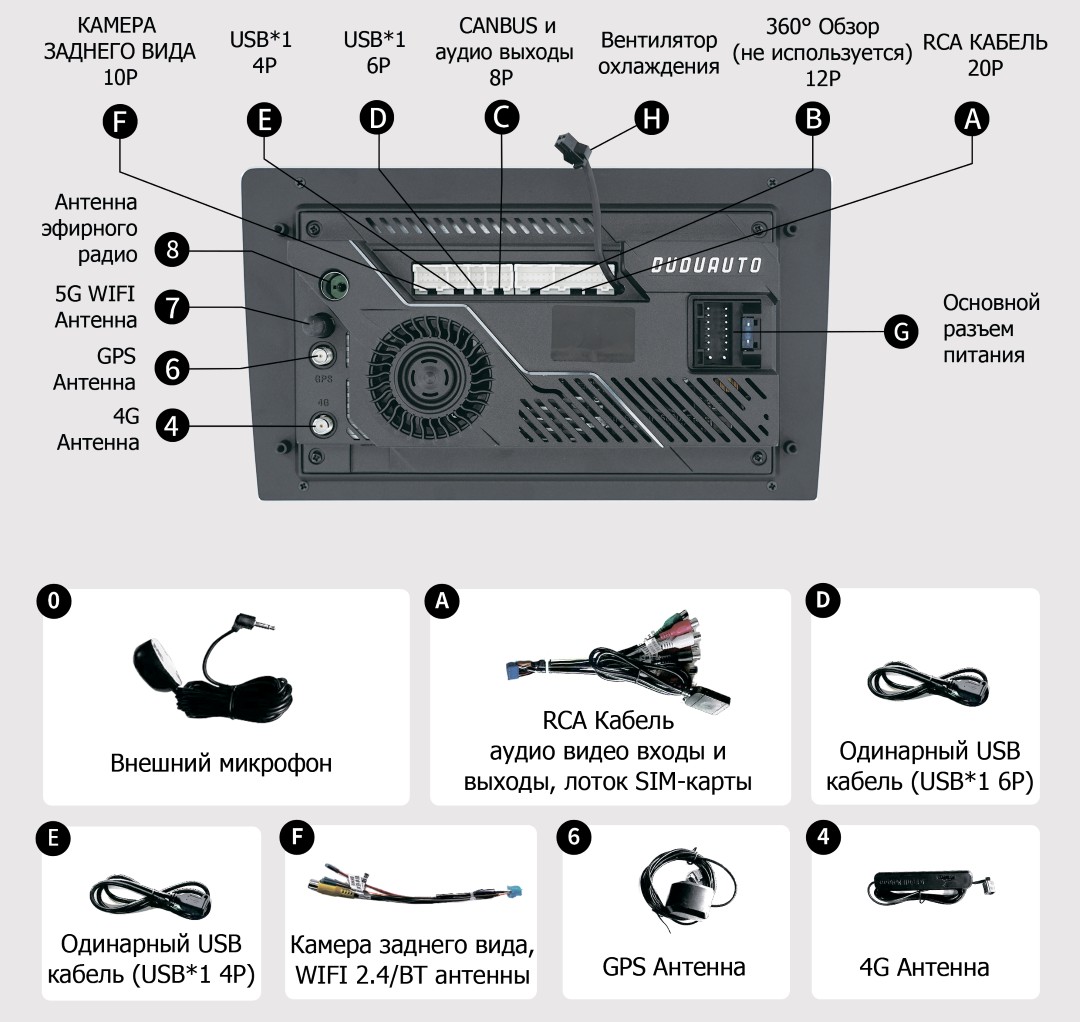

¶ Назначение разъемов головного устройства

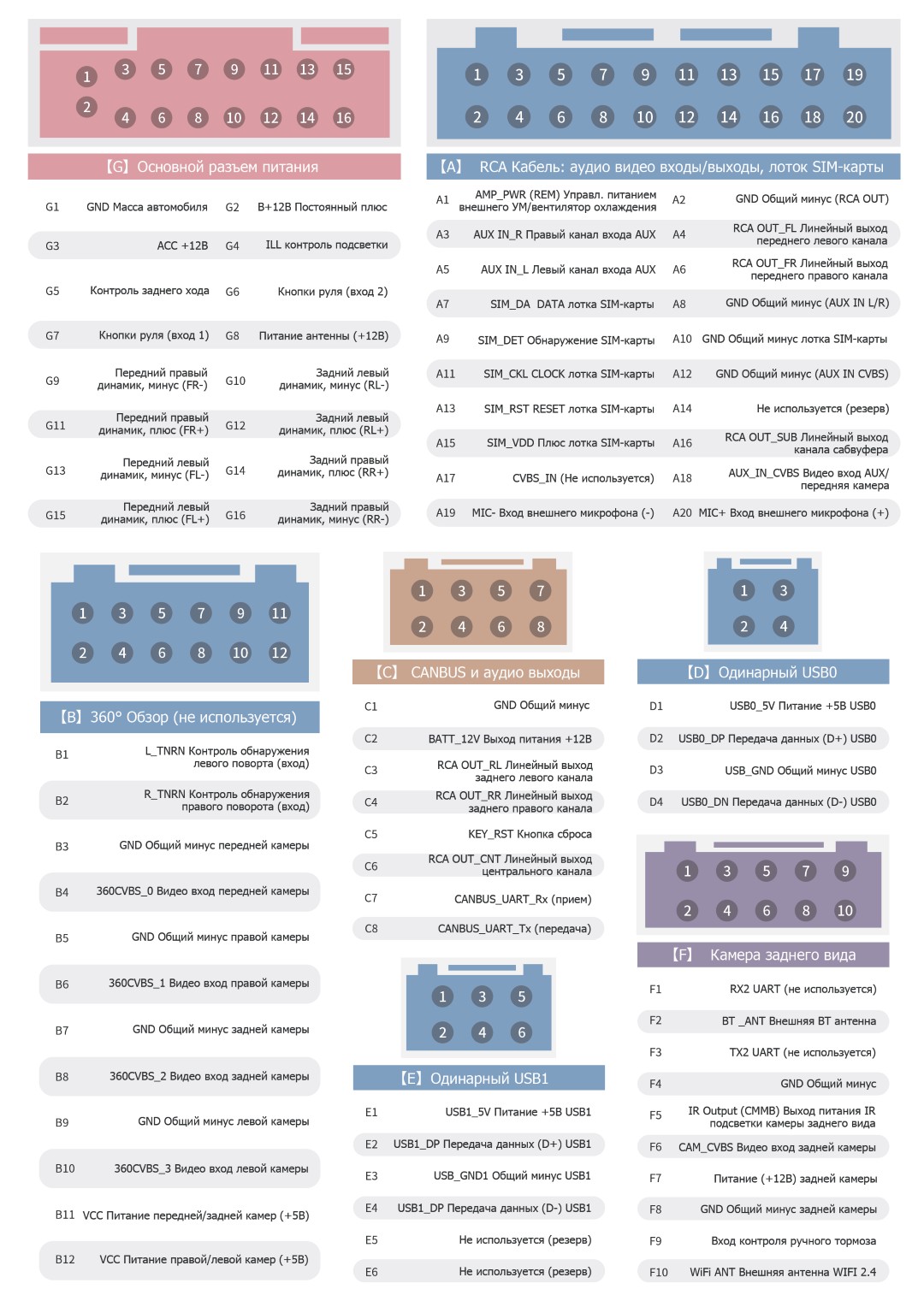

¶ Распиновка разъемов
¶ Основной разьем питания G
G1 GND, масса автомобиля. Подключите этот кабель к отрицательному потенциалу автомобиля.
G2 B+, постоянный плюс. Подключатеся к постоянному плюсу автомобиля (+12В).
G3 АСС, сигнальный вход +12В для включения/отключения головного устройства.
G4 ILL, вход контроля подсветки автомобиля. В зависимости от состояния на входе (0В/+12В) головное устройство переключает дневной/ночной режимы. Подключите этот провод к положительному проводу подсветки автомобиля/габаритных огней.
G5 Контроль заднего хода. При подаче +12В на вход, головное устройство запускает приложение камеры заднего хода/камеры 360 обзора. Подключите этот провод к положительному потенциалу лампы заднего хода.
G6 Кнопки руля, вход 2 (key 2). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G7 Кнопки руля, вход 1 (key 1). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G8 Питание антенны +12В. Вывод для подключения питания активной антенны радио. Напряжение на выводе появляется при включении головного устройства и исчезает при отключении/уходе в сон.
G9 - G15 Выходы встроенного усилителя мощности для прямого подключения к динамикам автомобиля.
¶ RCA Кабель (20 pin)
1 Правый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
2 Левый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
3 Разъем питания вентилятора охлаждения. Соедините этот разъем с разъемом H головного устройства.
4 Провод управления питанием внешнего усилителя (REM)
Провод управления питанием внешнего усилителя имеет паралельное подключение с проводом питания вентилятора охлаждения.
Если в интерфейсе настроек DUDUOS отключить вентилятор охлаждения, то сигнал управления питанием внешнего усилителя (REM) тоже пропадет. И наоборот, при отключении сигнала управления питанием внешнего усилителя (REM), вы отключите вентилятор охлаждения.
5 Линейный аудиовыход переднего правого канала (подключение внешнего усилителя мощности)
6 Линейный аудиовыход переднего левого канала (подключение внешнего усилителя мощности)
7 Лоток SIM-карты. Формат устанавливаемой SIM-карты: Micro SIM.
8 Камера переднего вида/Камера обгона/Видеовход AUX
9 Линейный монофонический аудиовыход канала сабвуфера (подключение внешнего усилителя мощности/ активного сабвуфера)
10 Разъем для подключения внешнего микрофона.
¶ Камера заднего вида (10 pin)
Обязателен к подключению. На разъеме камеры заднего вида расположены антенны Bluetooth и WiFi 2.4 ГГц.
1 Вход контроля ручного тормоза (не обязателен к подключению). Необходим для функции запрета просмотра видео в движении. Если вход не подключен, просмотр видео в движении разрешен.
2 Выход питания IR подсветки на старых типах камер. (не используется в настоящее время).
3 Плюс питания камеры (12В).
4 Разьем для подключения питания камеры заднего вида DUDU.
5 Антенна Bluetooth.
6 Антенна WIFI 2.4 ГГц.
7 Видеовход для подключения видеосигнала камеры заднего вида. Подробнее см. раздел Камера заднего вида
¶ Провода для подключения к штатным разъемам автомобиля
Ниже приведена информация в ознакомительных целях. Провода подключения к штатной проводке для каждой марки и модели автомобиля уникальны и подбираются индивидуально. Не каждый автомобиль поддерживает подключение CANBUS адаптера, по этому в некоторых комплектах он может отсутствовать.

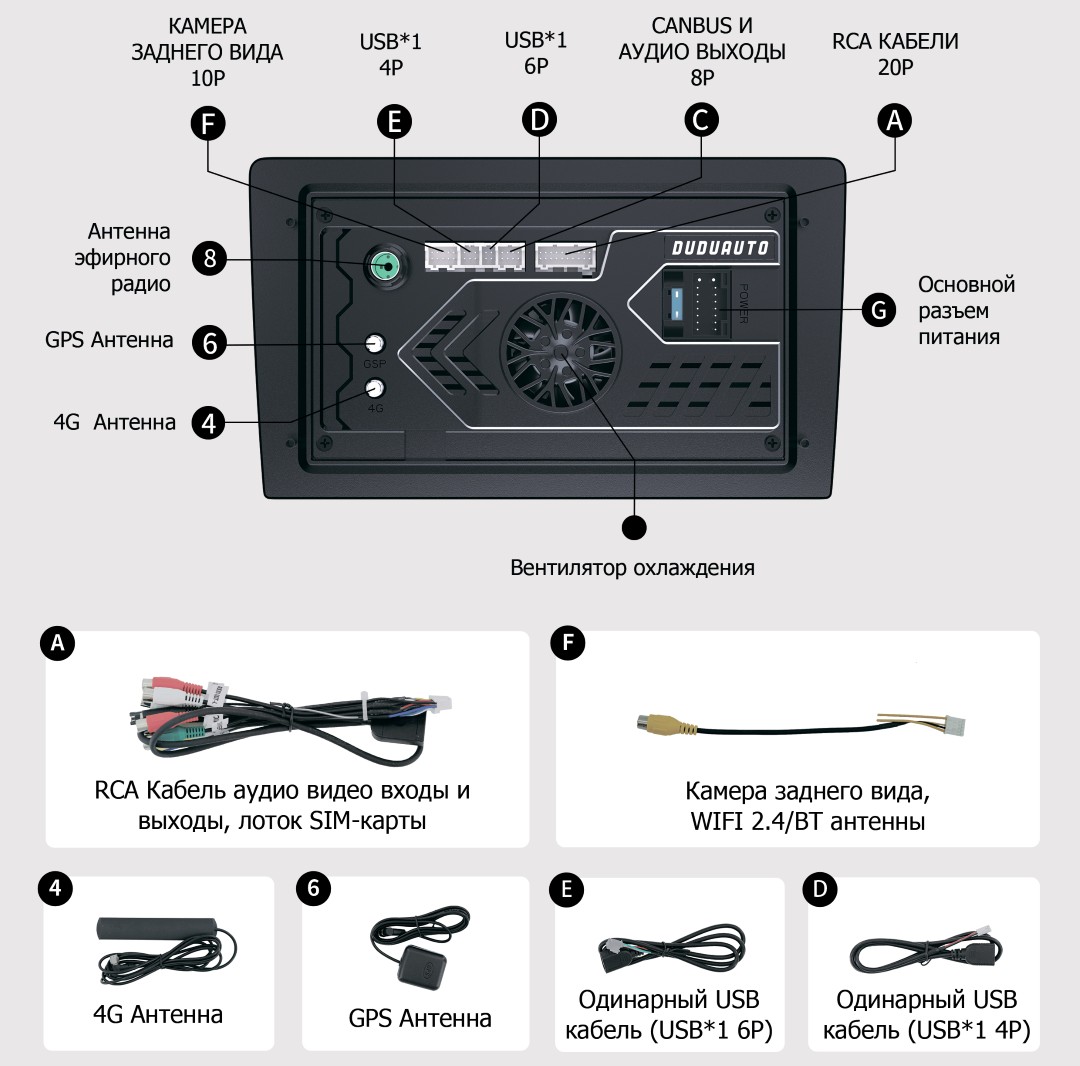

¶ Назначение разъемов головного устройства

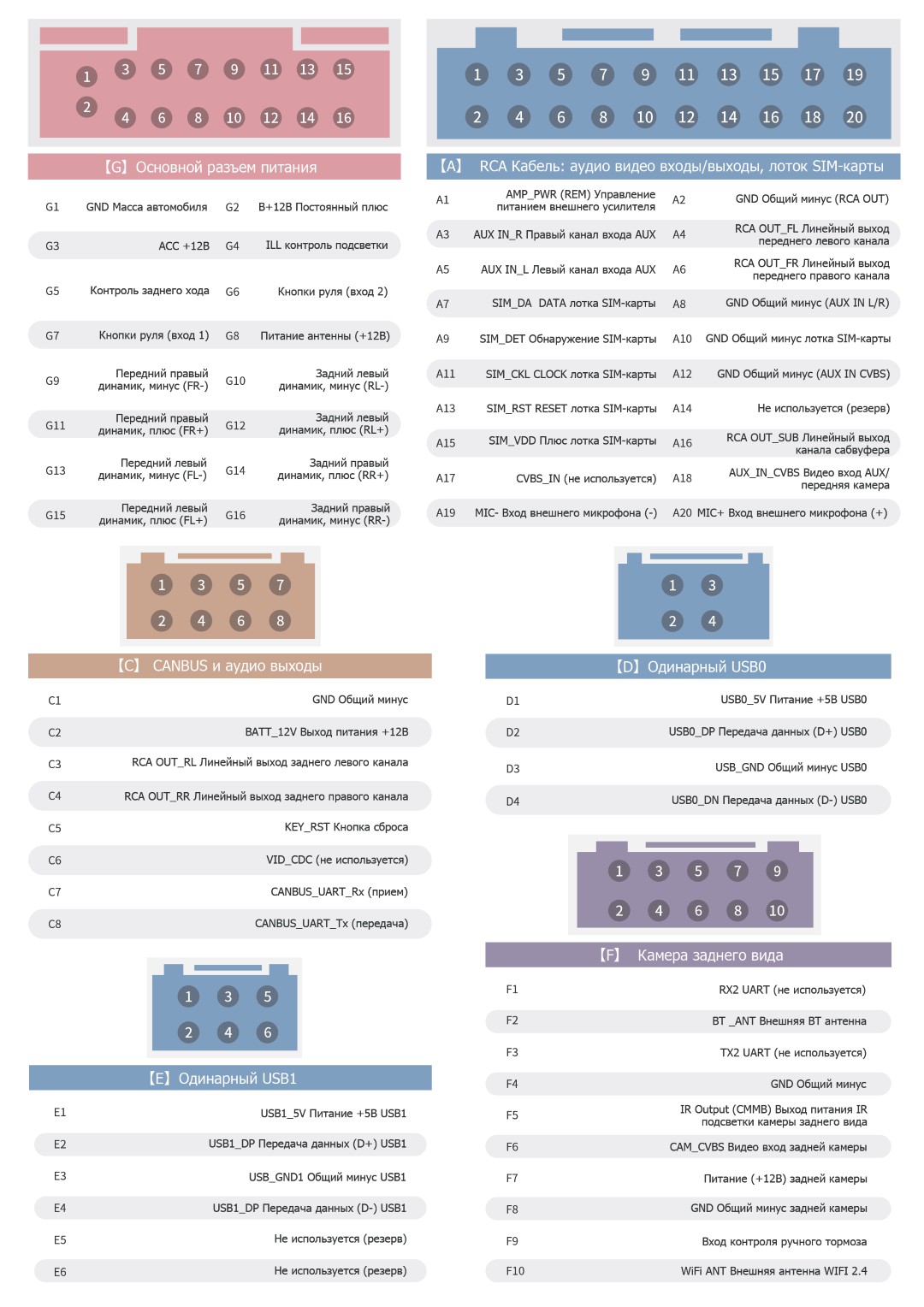

¶ Распиновка разъемов
¶ Основной разьем питания G
G1 GND, масса автомобиля. Подключите этот кабель к отрицательному потенциалу автомобиля.
G2 B+, постоянный плюс. Подключатеся к постоянному плюсу автомобиля (+12В).
G3 АСС, сигнальный вход +12В для включения/отключения головного устройства.
G4 ILL, вход контроля подсветки автомобиля. В зависимости от состояния на входе (0В/+12В) головное устройство переключает дневной/ночной режимы. Подключите этот провод к положительному проводу подсветки автомобиля/габаритных огней.
G5 Контроль заднего хода. При подаче +12В на вход, головное устройство запускает приложение камеры заднего хода/камеры 360 обзора. Подключите этот провод к положительному потенциалу лампы заднего хода.
G6 Кнопки руля, вход 2 (key 2). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G7 Кнопки руля, вход 1 (key 1). Используется для подключения резистивных кнопок руля. После подключения необходимо обучить кнопки.
G8 Питание антенны +12В. Вывод для подключения питания активной антенны радио. Напряжение на выводе появляется при включении головного устройства и исчезает при отключении/уходе в сон.
G9 - G15 Выходы встроенного усилителя мощности для прямого подключения к динамикам автомобиля.
¶ RCA Кабель (20 pin)
1 Правый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
2 Левый аудиоканал входа AUX (для получения сигнала используйте приложение AUX)
3 Разъем питания вентилятора охлаждения. (не используется в DUDU3)
4 Провод управления питанием внешнего усилителя (REM)
5 Линейный аудиовыход переднего правого канала (подключение внешнего усилителя мощности)
6 Линейный аудиовыход переднего левого канала (подключение внешнего усилителя мощности)
7 Лоток SIM-карты. Формат устанавливаемой SIM-карты: Micro SIM.
8 Камера переднего вида/Камера обгона/Видеовход AUX
9 Линейный монофонический аудиовыход канала сабвуфера (подключение внешнего усилителя мощности/ активного сабвуфера)
10 Разъем для подключения внешнего микрофона.
¶ Камера заднего вида (10 pin)
Обязателен к подключению. На разъеме камеры заднего вида расположены антенны Bluetooth и WiFi 2.4 ГГц.
1 Вход контроля ручного тормоза (не обязателен к подключению). Необходим для функции запрета просмотра видео в движении. Если вход не подключен, просмотр видео в движении разрешен.
2 Выход питания IR подсветки на старых типах камер. (не используется в настоящее время).
3 Плюс питания камеры (12В).
4 Разьем для подключения питания камеры заднего вида DUDU.
5 Антенна Bluetooth.
6 Антенна WIFI 2.4 ГГц.
7 Видеовход для подключения видеосигнала камеры заднего вида. Подробнее см. раздел Камера заднего вида
¶ Провода для подключения к штатным разъемам автомобиля
Ниже приведена информация в ознакомительных целях. Провода подключения к штатной проводке для каждой марки и модели автомобиля уникальны и подбираются индивидуально. Не каждый автомобиль поддерживает подключение CANBUS адаптера, по этому в некоторых комплектах он может отсутствовать.
