¶ Общая информация

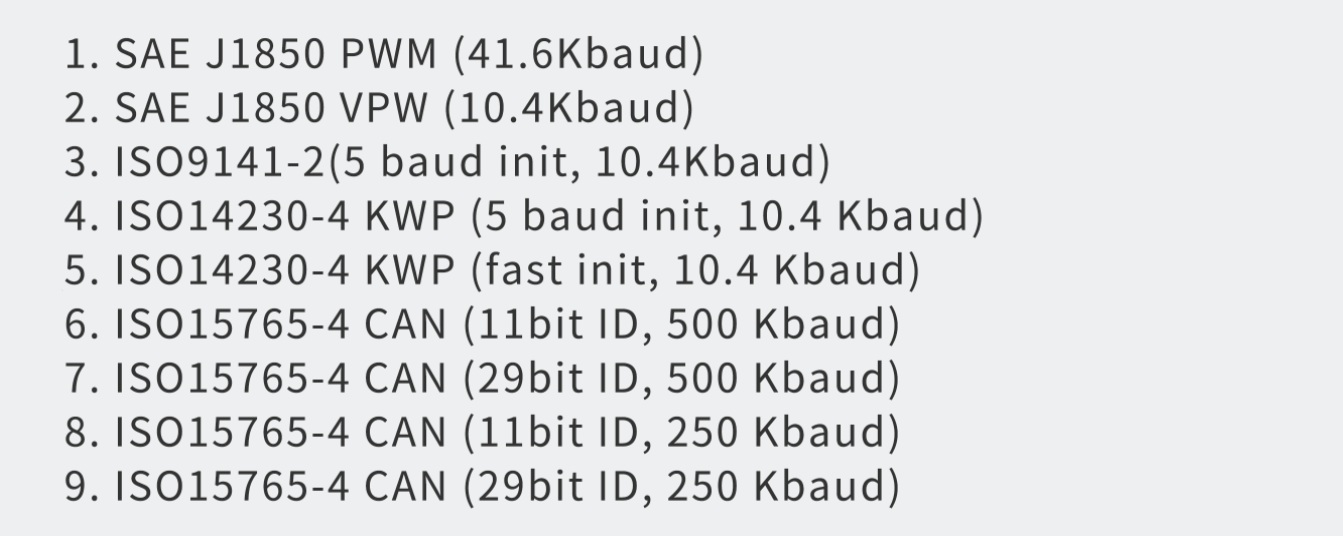

Для отображения данных OBD в Лаунчере DUDU необходимо чтобы ваше транспортное средство поддерживало один из девяти стандартизированных сигнальных протоколв диагностики ELM327.
Некоторые производители автомобилей частично модернизируют или используют собственные фирменные протоколы. В таком случае информация может выводится не полностью, частично, либо вовсе не считываться.

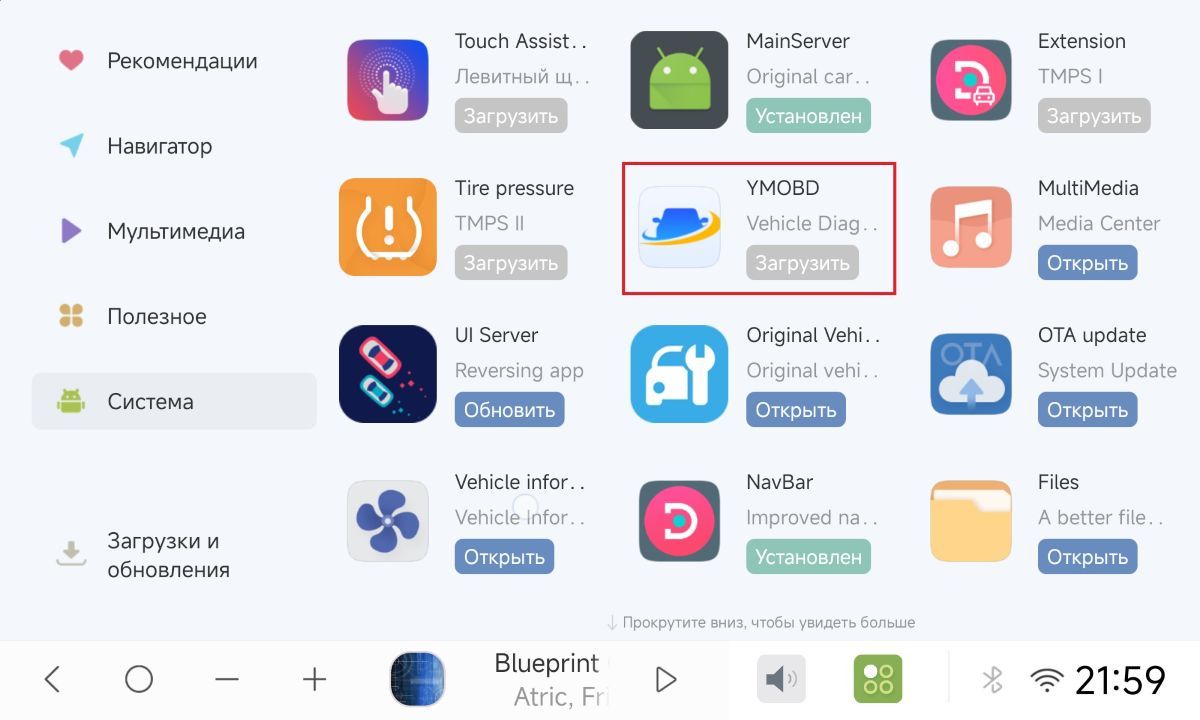

DUDUOS выводит информацию в Лаунчер или Виджет нескольких основных датичков автомобиля. Если вам нужно провести диагностику автомобиля, воспользуйтесь приложением YMOBD, доступным для установки из DUDU AppStore и GooglePlay, либо используйте другие сторонние приложение диагностики.
¶ DUDU OBD
¶ Общая информация
Из за аппаратного органичения DUDU3, DUDU OBD или любое стороннее OBD с версией Bluetooth 4 и выше не совместим с головным устройством DUDU3 и не имеет возможность вывода информации в Лаунчер и Виджеты DUDUOS. Для DUDU3, необходмио использовать OBD адаптер с версией Bluetooh не выше 3 и подключать к головному устройству соотвествующим методом.
DUDU OBD адаптер имеет Bluetooth версии 5.1 c Bluetooth LE и функцию автоматического перехода в режим ожидания с низким энергопотреблением (не более 3 мА), когда сопряжение с устройством не установлено или прекращено.
DUDU OBD адаптер имеет световой индикатор режимов работы. Статусы индикатора:
- Не горит - OBD адаптер не имеет питания или находится в режиме ожидания с низким энергопотреблением;
- Красный - на OBD адаптере присутствует питание;
- Синий - установлено Bluetooth соединение (сопряжение);
- Зеленый - установлено соединение с ЭБУ автомобиля.
¶ Подключение к DUDUOS
Этот тип подключения позволяет выводить информацию в виджеты Лаунчера DUDUOS.

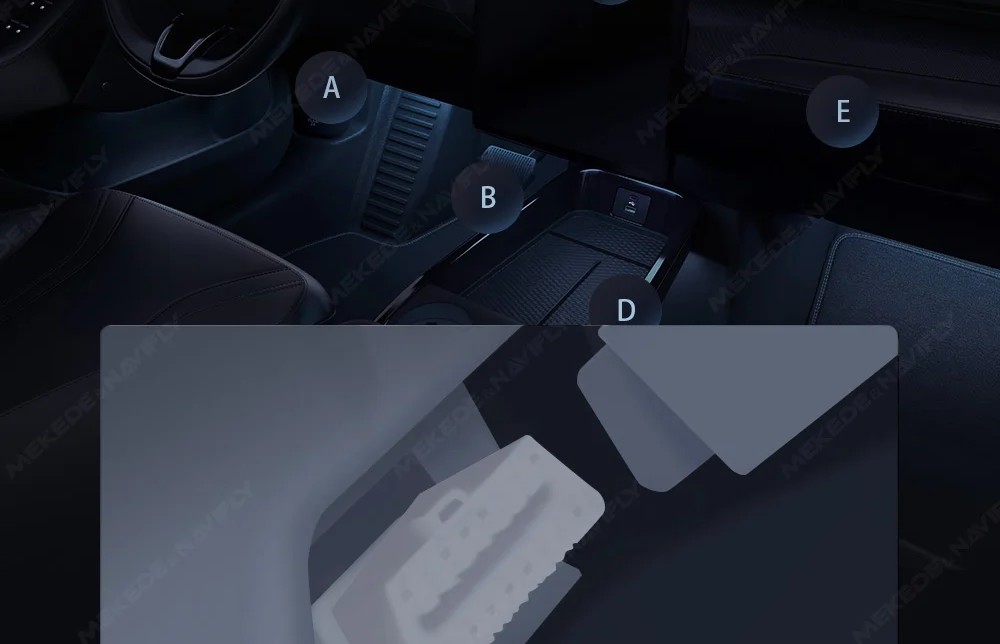

1 Подключите OBD сканер к диагностическому OBD разьему автомобиля и убедитесь что светодиодный индикатор загорелся красным цветом. Самые распространенные места расположения OBD разьема приведены на рисунке ниже.

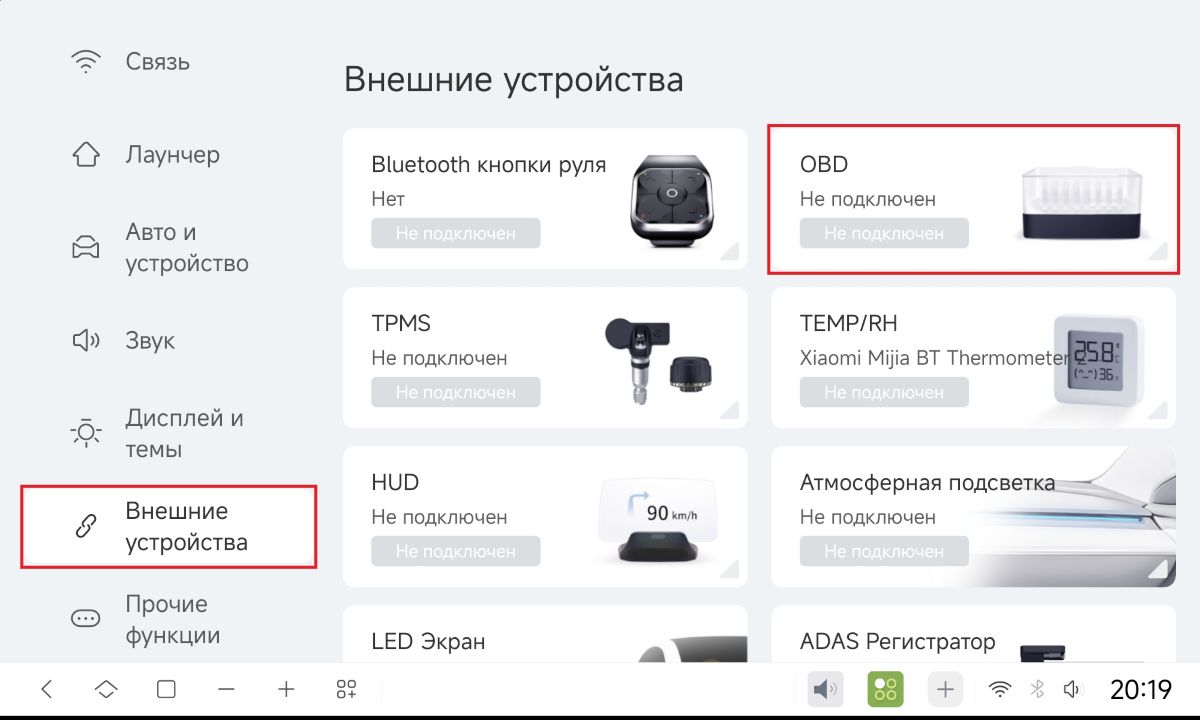

2 Настройки > Внешние устройства > OBD

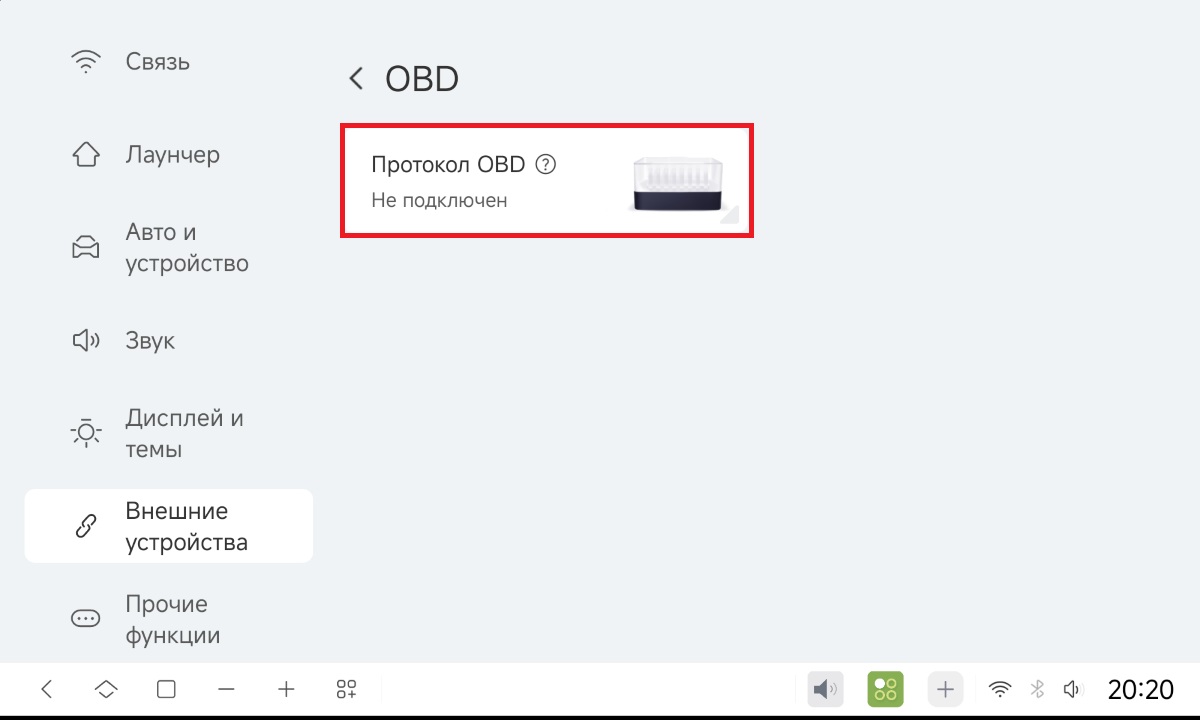

3 Нажмите Протокол OBD.

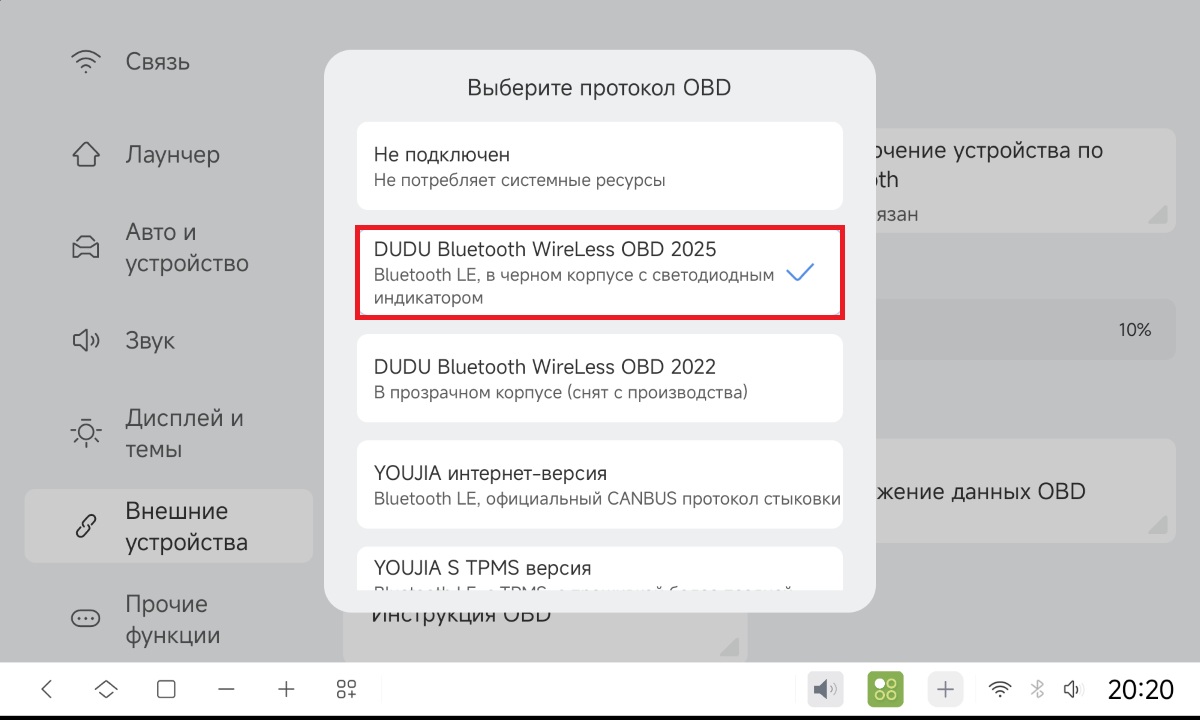

4 Выберите протокол подключения DUDU Bluetooth WireLess OBD 2025.

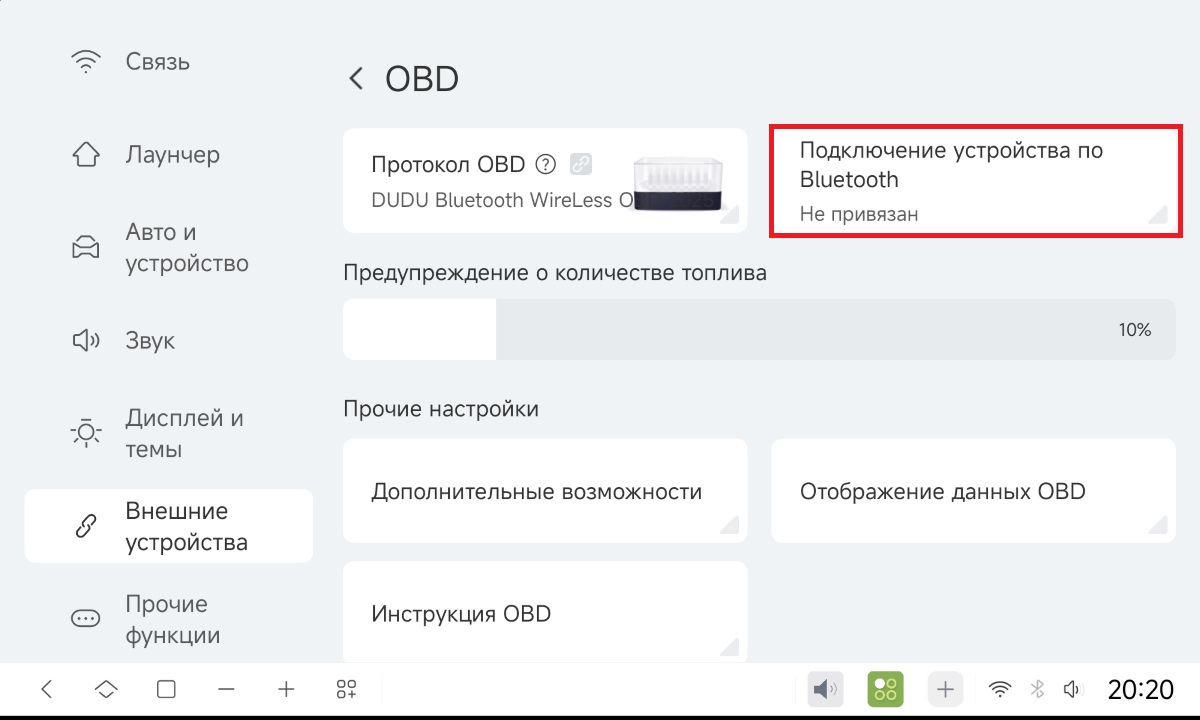

5 Нажмите Подключение устройства по Bluetooth

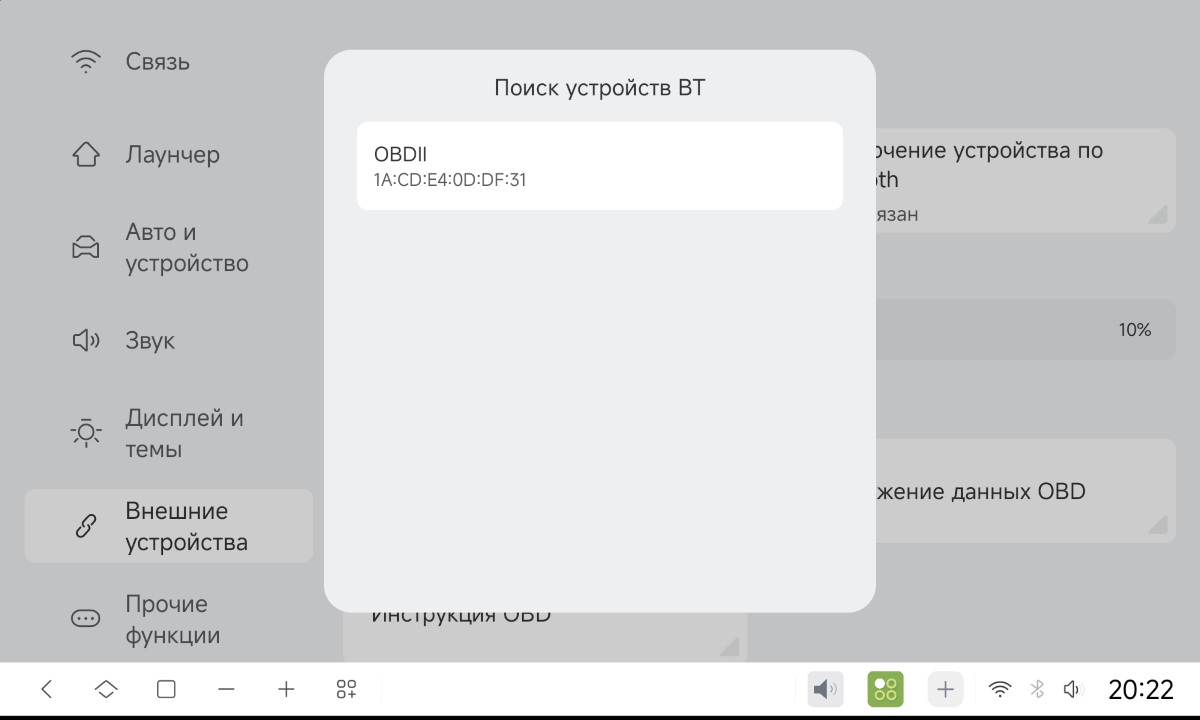

6 Дождитесь появления и выберите обнаруженный DUDU OBD адаптер.
OBD адаптер не должен иметь активного споряжения с прочими приложениями, мобльным телефоном, либо другими устройствами в этот момент.

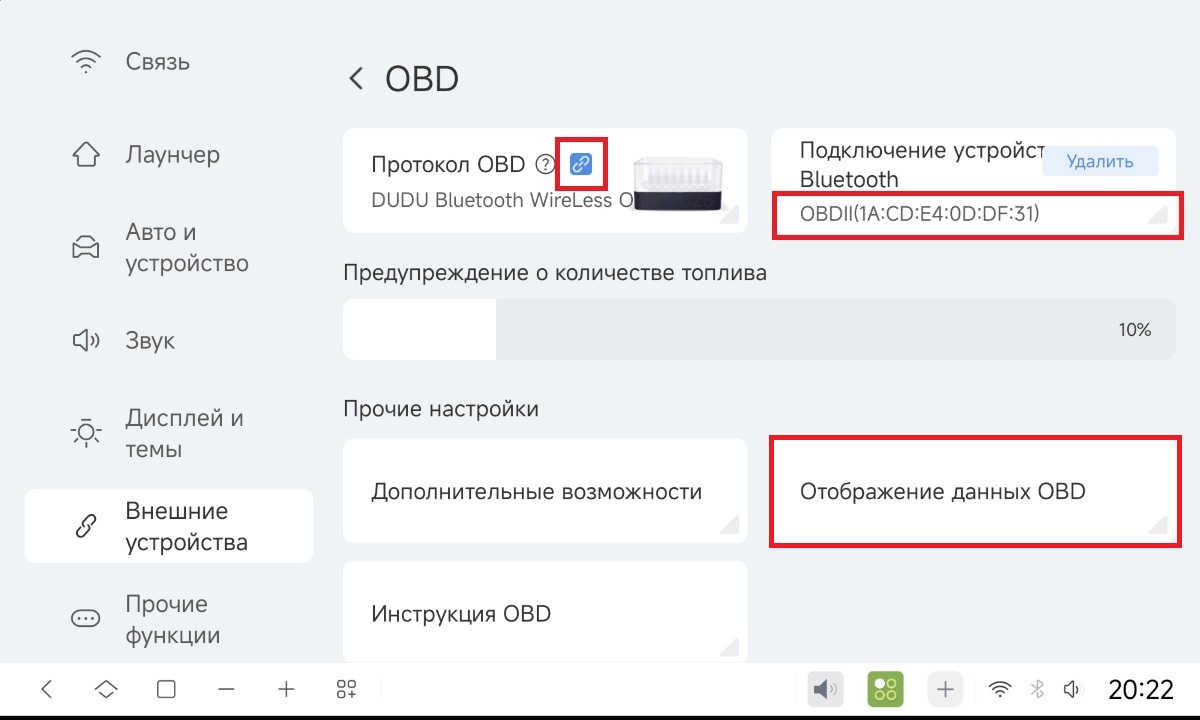

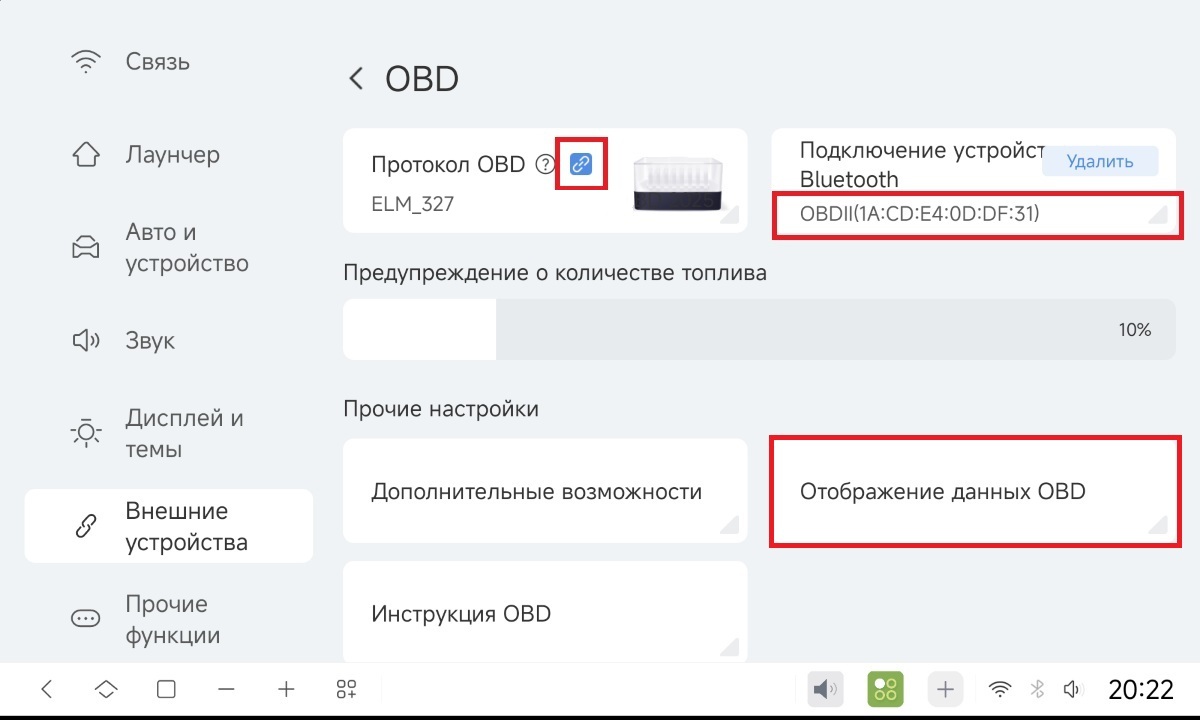

7 В случае удачного сопряжения иконка индикатора сопряжения на плитке Протокол OBD окрасится в синий цвет.

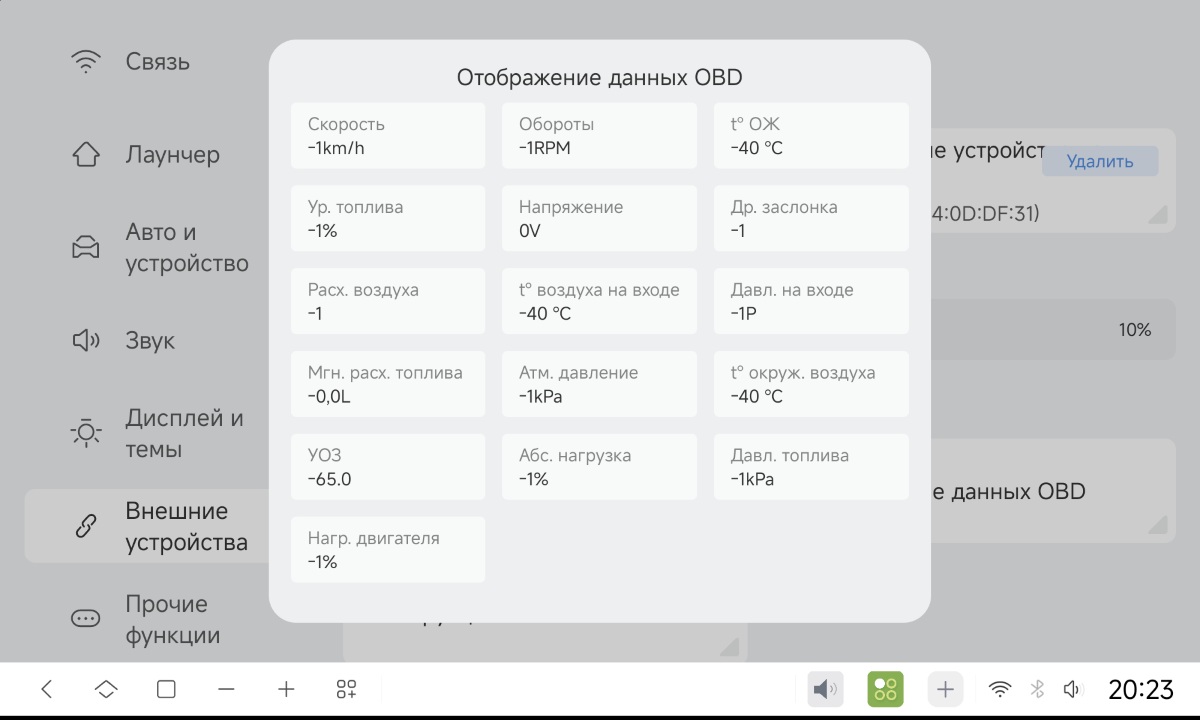

8 Нажмите на иконку Отображение данных OBD чтобы просмотреть в реальном времени какие данные DUDUOS получает от Автомобиля.
¶ Подключение к стороннему приложению диагностики
Подключение DUDU OBD адаптера к стороннему приложению на примере приложения CarScaner
Этот тип подключения позволяет подключить DUDU OBD адаптер к стороннему приложению.
Стороннее приложение должно поддерживать работу с OBD BT тип Bluetooth LE.
Перед подключением к стороннему приложению необходимо отключить OBD адаптер от DUDUOS, либо прочих стороних приложений и устройств.
OBD не должен иметь какого либо активного сопряжения в настоящий момент.
Для отключения сопряжения с DUDUOS зайдите в меню Внешние устройства > OBD > Протокол OBD и выберите НЕТ
1 Зайдите в настройки приложения CarScaner

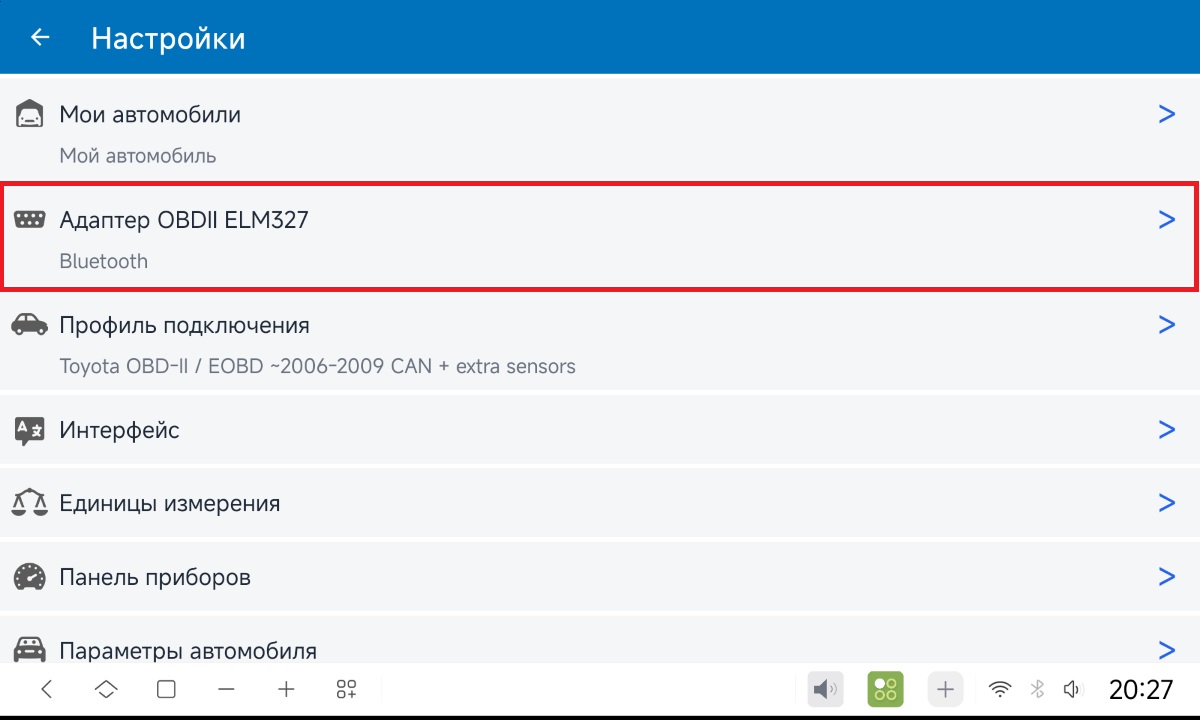

2 Настройки подключения адаптера OBDII

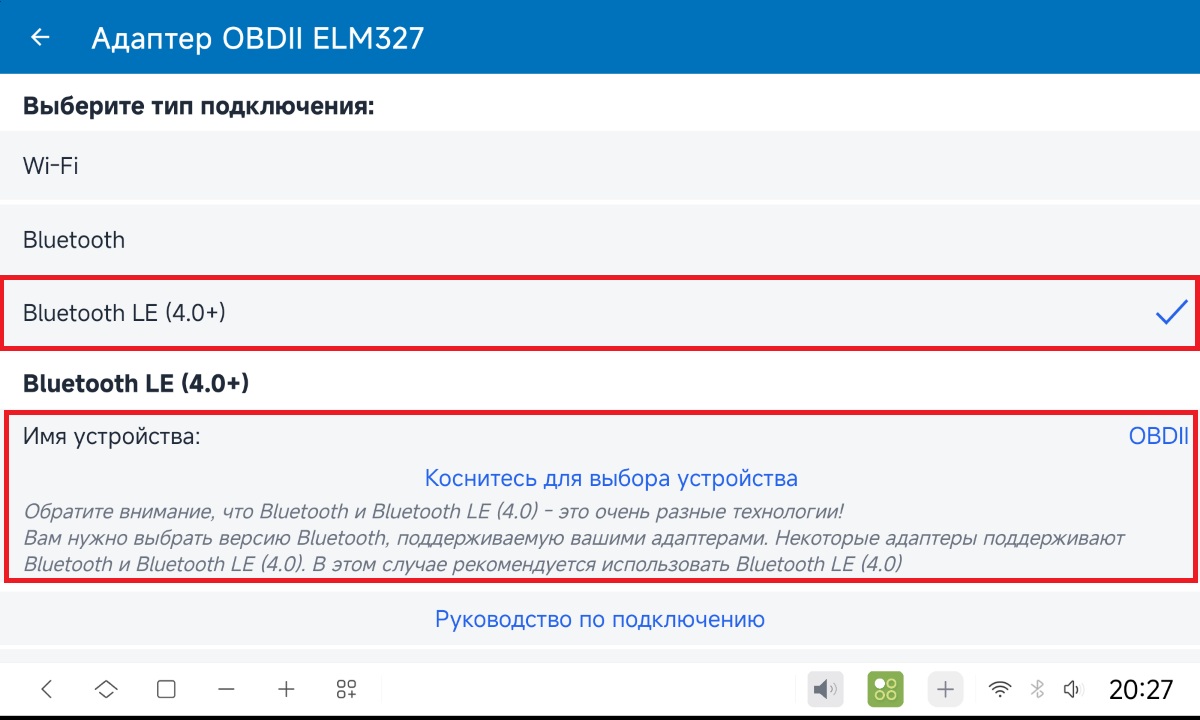

3 Выберите тип подключения Bluetooth LE (4.0+)
4 Нажмите Коснитесь для выбора устройства, дождитесь обнаружения DUDU OBD адаптера и выберите его.
¶ Сторонний OBD адаптер
¶ OBD c Bluetooth 4 и выше с функцией Bluetooth LE
1 Настройки > Внешние устройства > OBD
2 Нажмите на плитку Протокол OBD.

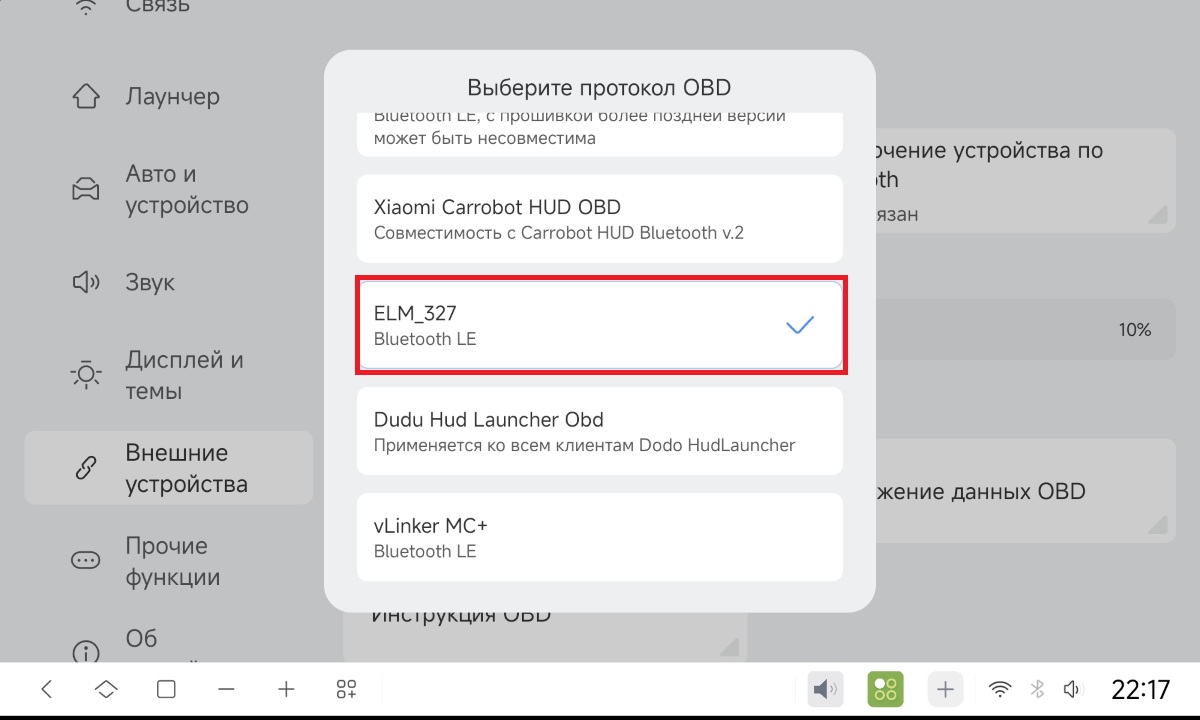

3 Выберите протокол подключения ELM327.
Если OBD адаптер не подключается, или не выводит данные, попробуйте выбрать прочие протоколы, например YOUJIA......
Также попробуйте в меню Внешние устройства > OBD > Дополнительные возможности включить/выключить Строгий режим данных и Быстрый режим OBD.
Если у вас vLinker MC+, выберите протокол vLinker MC+

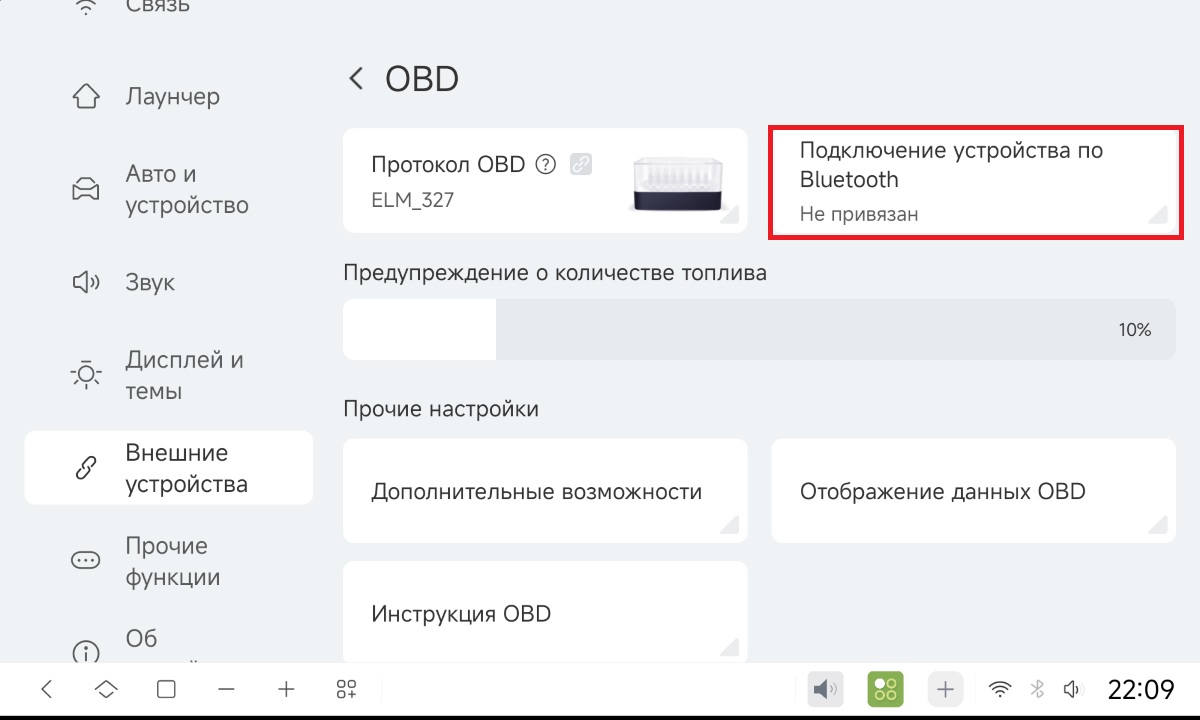

4 Нажмите на плитку Подключение устройства по Bluetooth
5 Дождитесь появления и выберите ваш обнаруженный OBD адаптер.
OBD адаптер не должен иметь активного споряжения с прочими приложениями, мобльным телефоном, либо другими устройствами в этот момент.
6 В случае удачного сопряжения иконка индикатора сопряжения на плитке Протокол OBD окрасится в синий цвет.
7 Нажмите на иконку Отображение данных OBD чтобы просмотреть в реальном времени какие данные DUDUOS получает от Автомобиля.
¶ OBD c Bluetooth 3 и ниже
OBD адаптеры с версией Bluetooth 3 и ниже не возможно подключить к DUDUOS для вывода информации в виджеты Лаунчера DUDU
OBD адаптеры с версией Bluetooth 3 и ниже можно подключить к головному устройству DUDU только для работы со сторонними приложениями диагностики
Сопряжение OBD адаптера с версией Bluetooth 3 и ниже необходимо производить в Базовых настройках Android

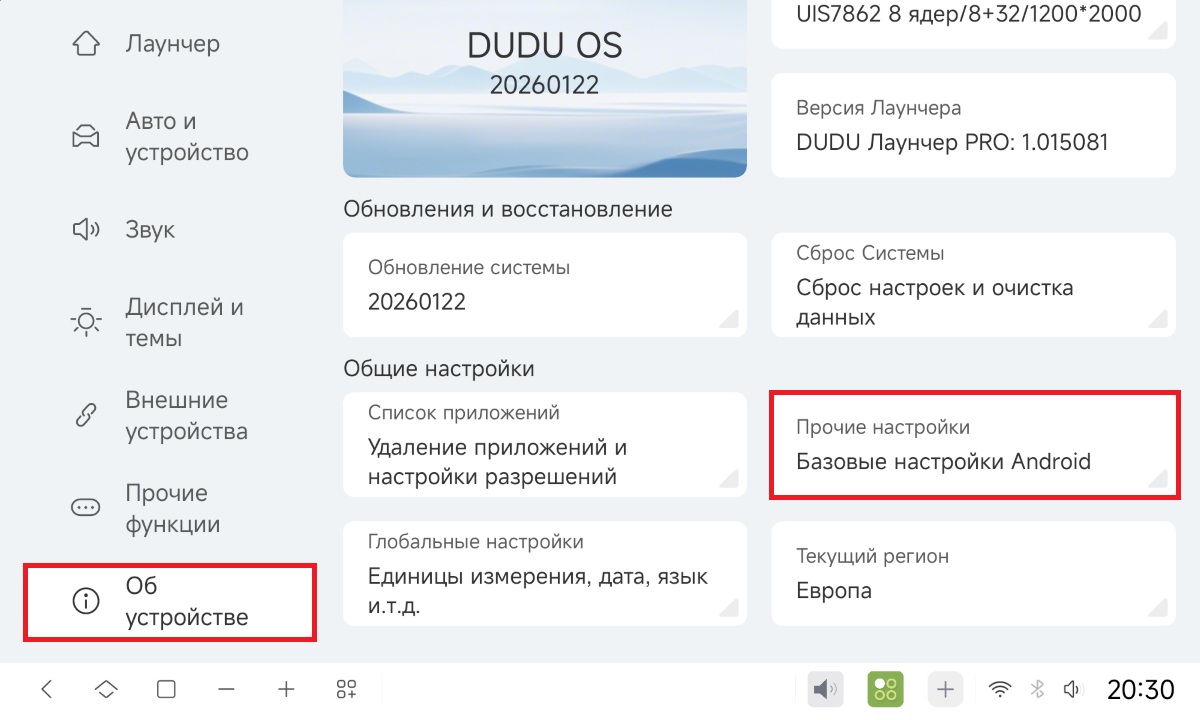

1 Об Устройстве > Базовые настройки Android
2 Выберите пункт Bluetooth базовых настроек Android

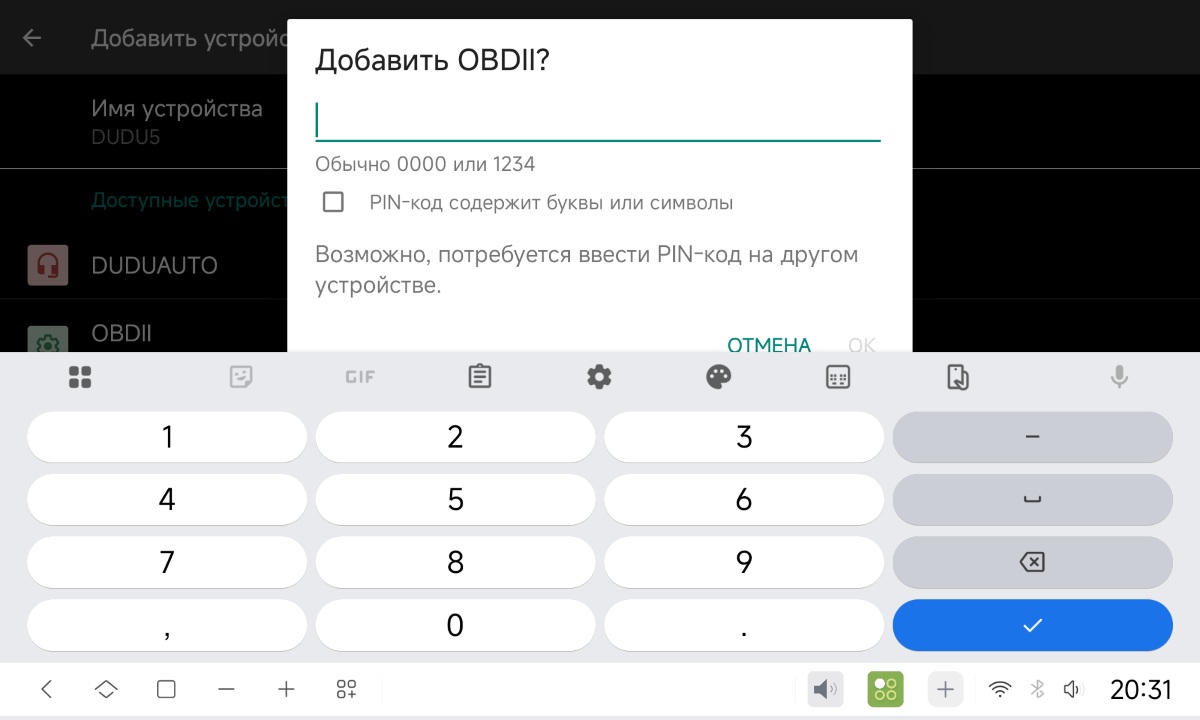

3 Выберите ваш OBDII адаптер и введите пароль сопряжения вашего адаптера.
¶ Вывод информации в DUDUOS
¶ Стандартный режим лаунчера

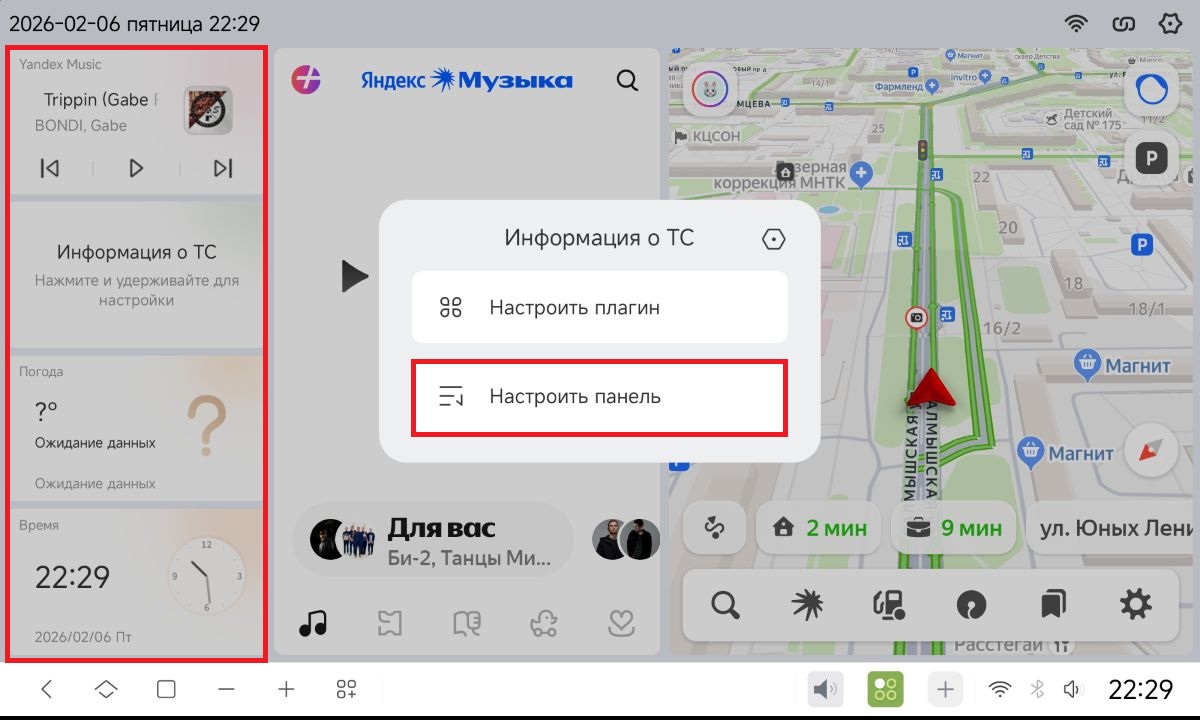

1 Нажмите и удерживайте на любом из виджетов панели до появления констекстного меню. В контекстном меню нажмите Настроить панель.

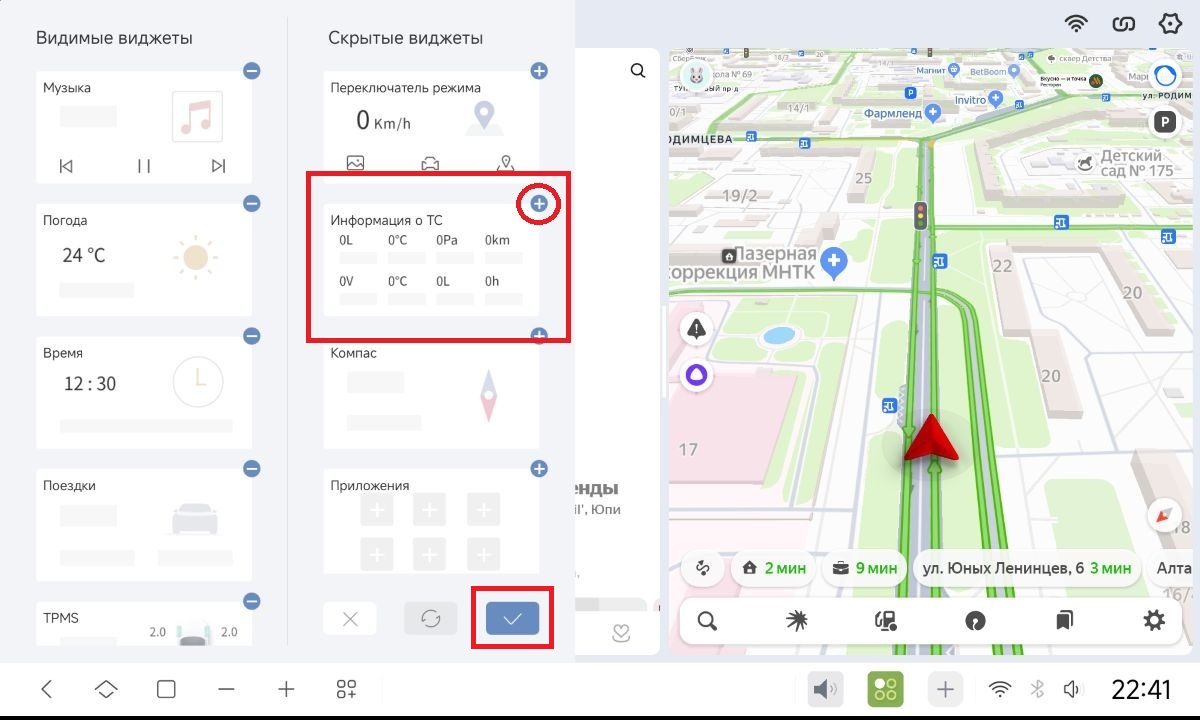

2 Добавьте минивиджет Информация о ТС к видимым виджетам. Для этого нажмите на плюс мини виджета или нажмите на минивиджет, удерживайте и перетащите его.
3 Подтвердите изменения кнопкой с галочкой.

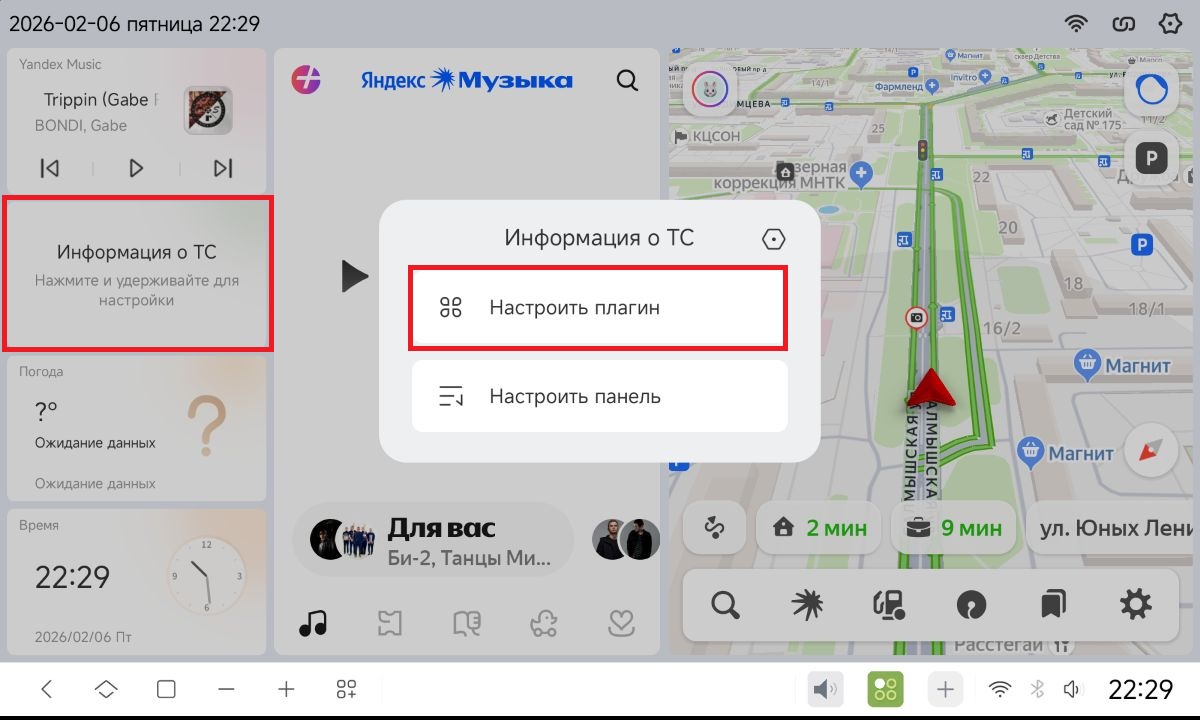

4 Нажмите и удерживайте на минивиджете Информация о ТС до появления контестного меню. В контекстном меню нажмите Настроить плагин.

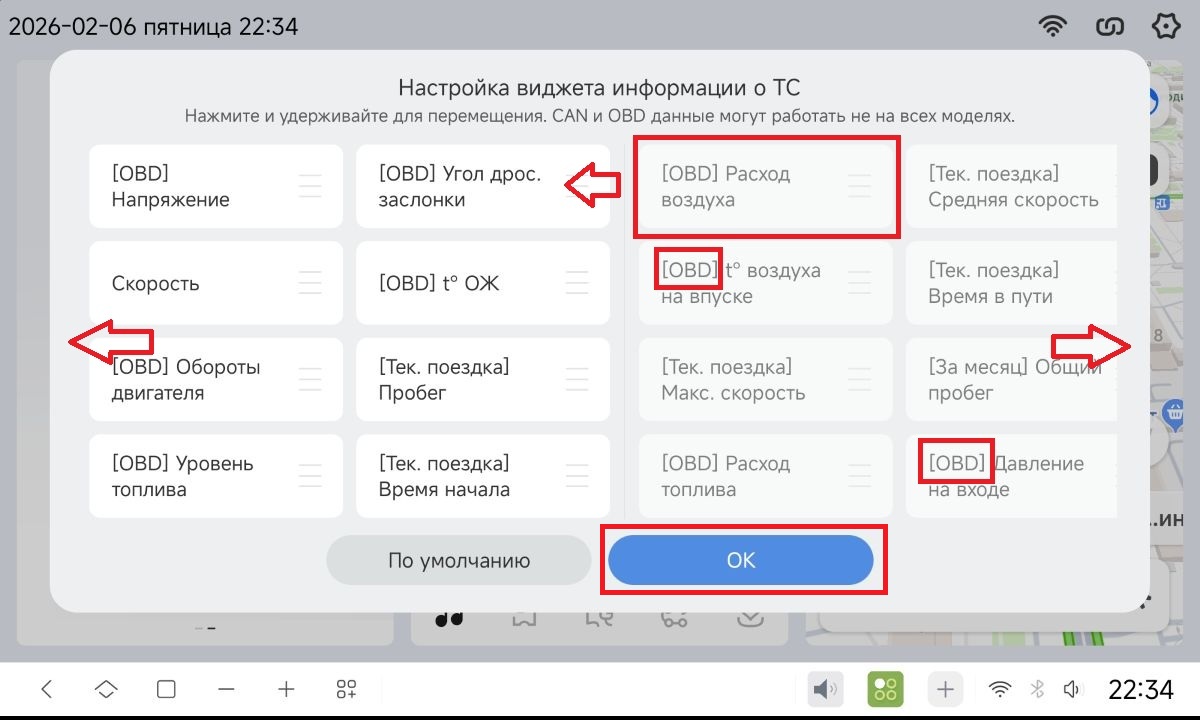

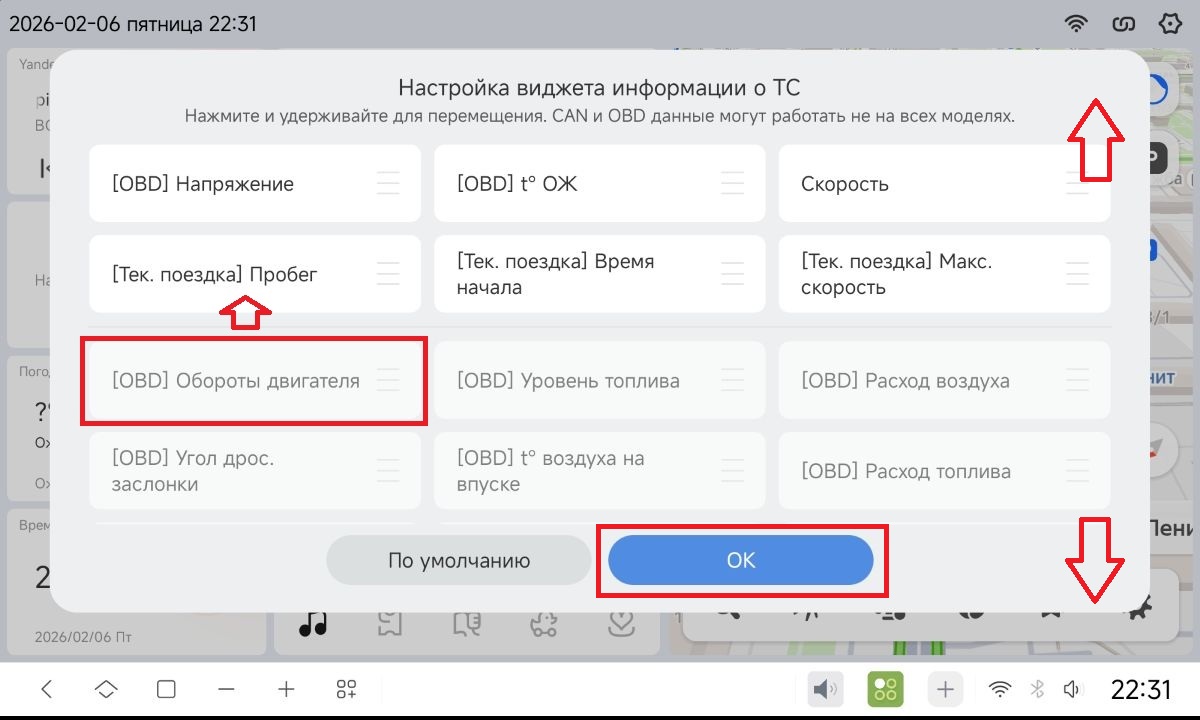

5 Выберите необходимую плитку с префиксом [OBD] и перетащите ее в активную область для отображения.
Прокрутите меню вверх/вниз для отображения всех доступных вариантов плитки.
6 Нажмите ОК и подтвердите изменения.
¶ Мини режим лаунчера

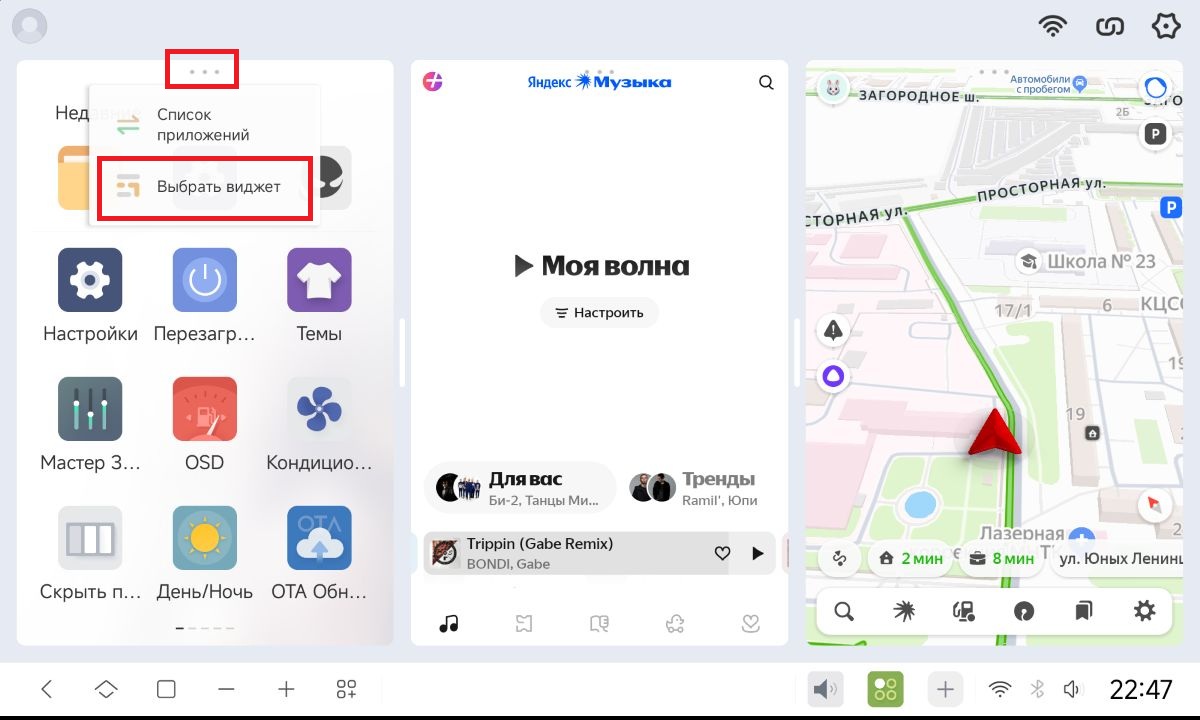

1 Нажмите {...} вверху окна, Выбрать виджет.

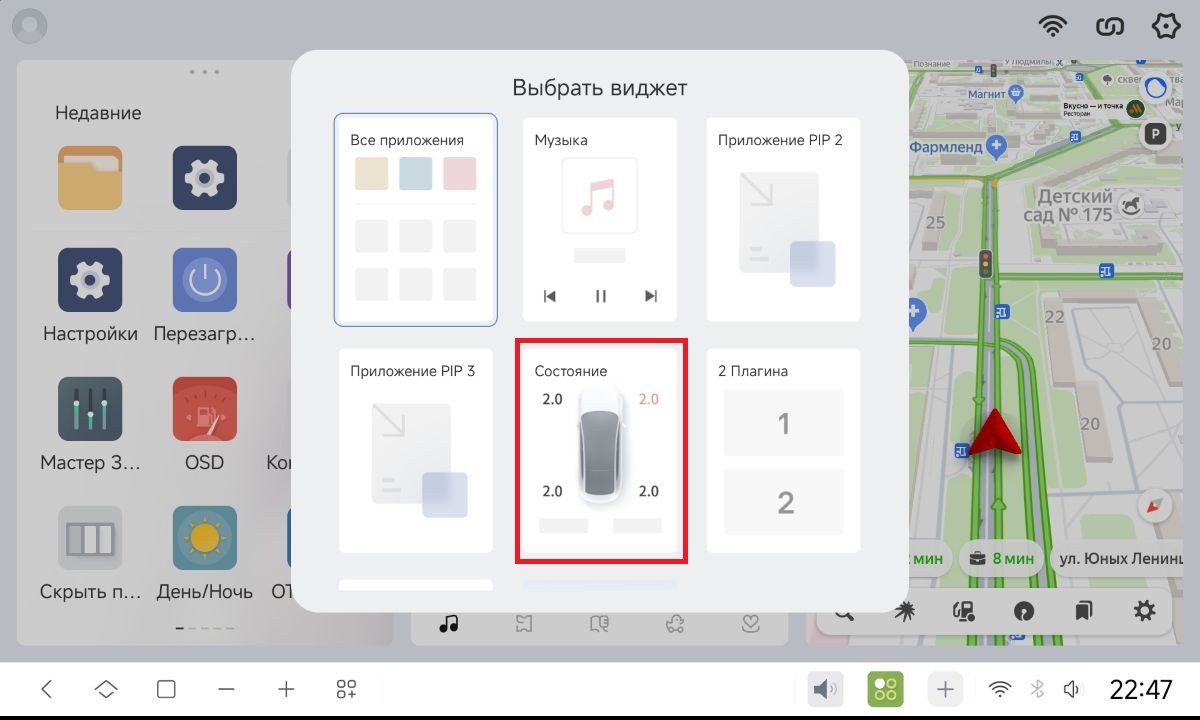

2 Выберите виджет Состояние транспортного средства.
Виджет Состояние транспортного средства имеет две страницы. Прокрутите виджет вправо/влево для отображения необходимой страницы.

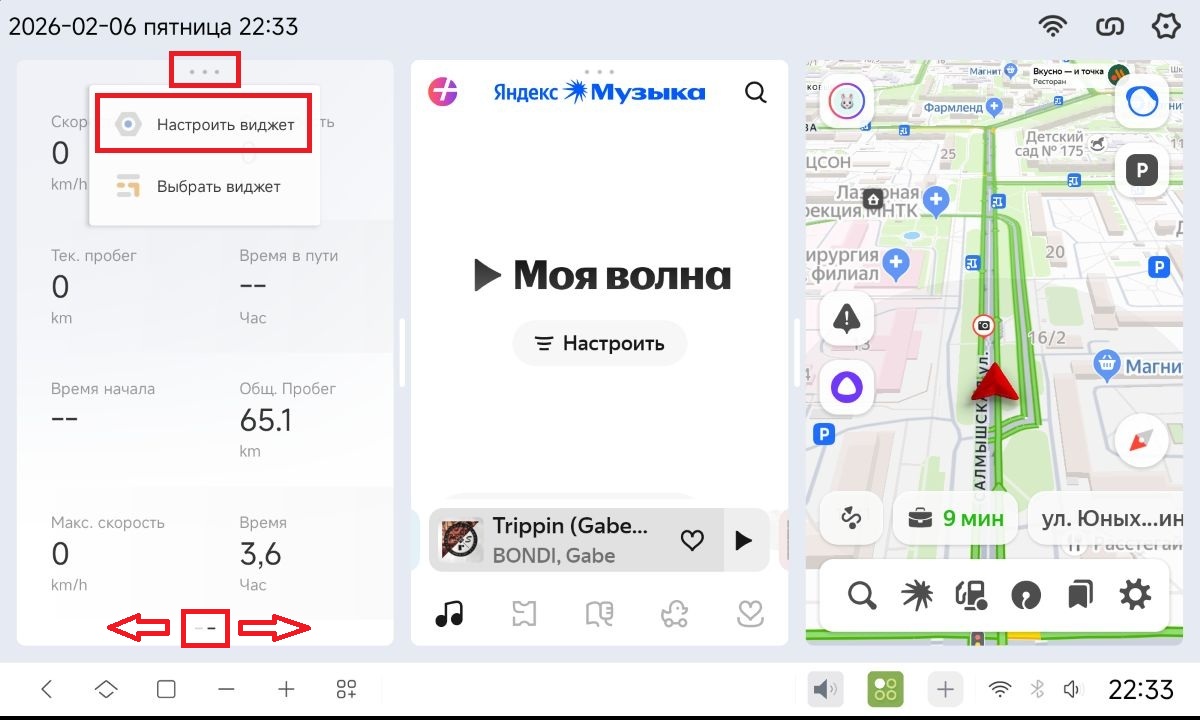

3 Нажмите {...} вверху окна, Настроить виджет.
4 Выберите необходимую плитку с префиксом [OBD] и перетащите ее в активную область для отображения.
Прокрутите меню вправо/влево для отображения всех доступных вариантов плитки.
5 Нажмите ОК и подтвердите изменения.
