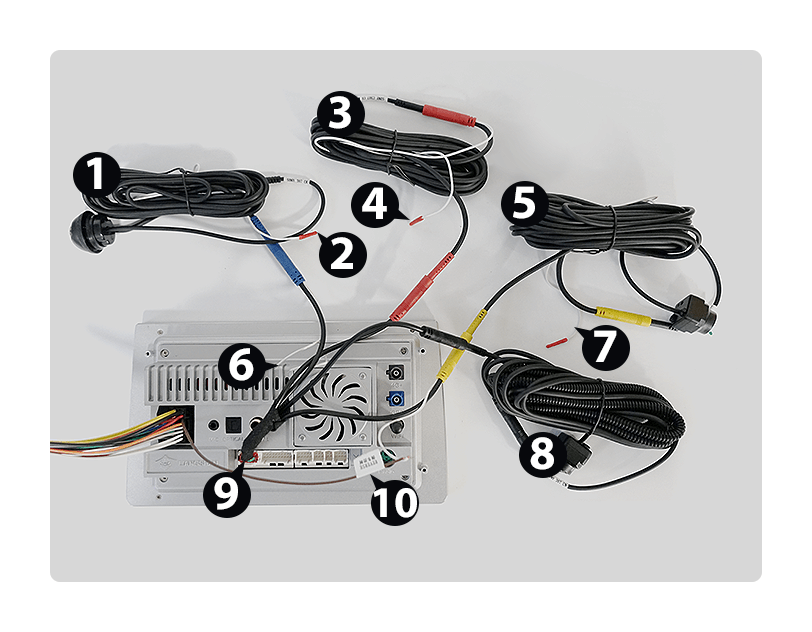

¶ Opis okablowania
1 Prawa kamera
2 Podłącz do prawego kierunkowskazu
3 Lewa kamera
4 Podłącz do lewego kierunkowskazu
5 Tylna kamera
6 Zaizoluj ten przewód, boczne kamery są zasilane bezpośrednio z radia
7 Podłącz do lampy cofania, jeśli nie ma dekodera CAN lub wsteczny nie jest wykrywany przez dekoder
8 Przednia kamera
9 Gniazdo kamer 360 (pozycja może być różna w zależności od wersji urządzenia)
10 Pin G5, gdy pojawi się na nim 12V (z Canboxa lub lampy cofania), radio przełączy się na widok kamer 360
¶ Przygotowanie do kalibracji
Przygotuj:

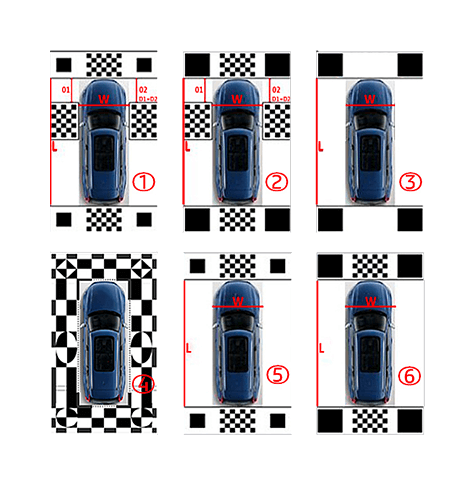

- matę kalibracyjną (sprawdź poniższy diagram, który wskazuje wspierane rodzaje mat),
- 3-4 miarki (minimum dwie powinny mieć długość minimum 7,5m)
¶ Umiejscowienie maty

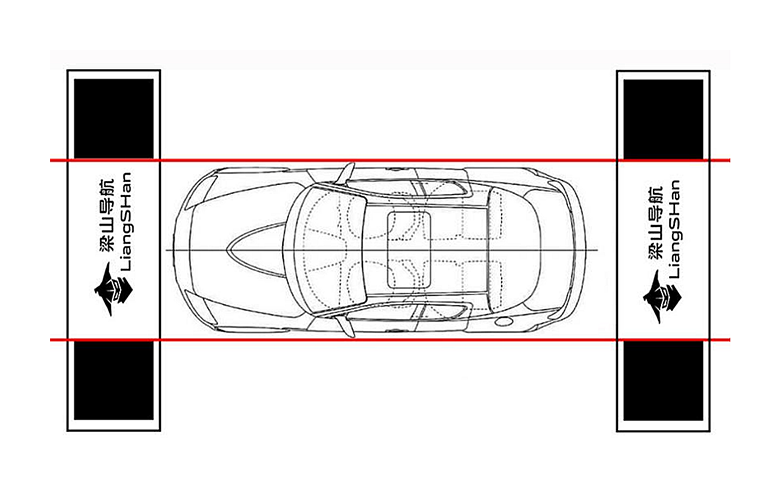

Rozciągnij miarki (min. 7,5m) równolegle, po obu stronach samochodu (sprawdź czerwone linie na diagramie). Przednia i tylna mata powinny być prostopadłe do osi pojazdu i powinny leżeć 15-40cm od frontu i tyłu samochodu.
¶ Kalibracja w aplikacji
Otwórz aplikację Panorama 360, wybierz Ustawienia...

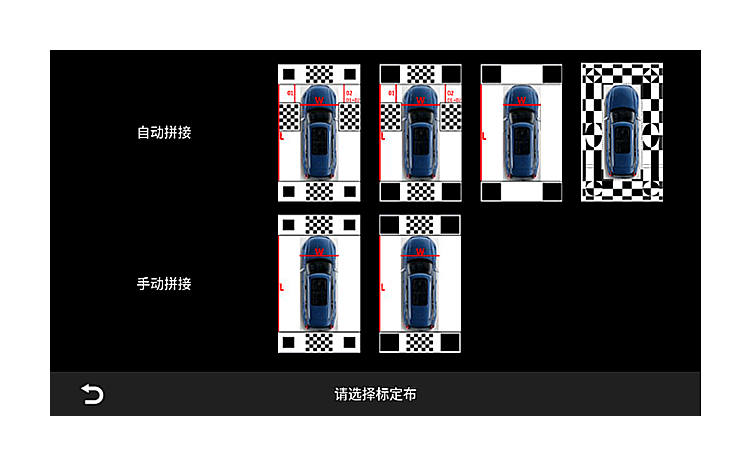

Wybierz odpowiednią matę kalibracyjną. Automatyczna kalibracja wymaga bardzo dokładnego ułożenia mat - sugerujemy manualną kalibrację.

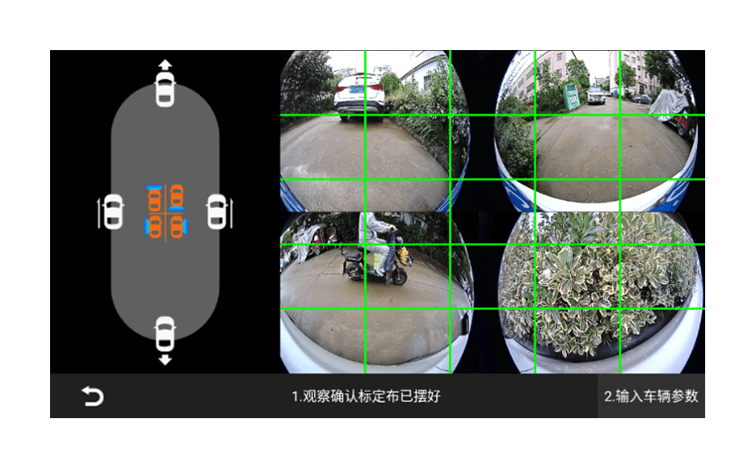

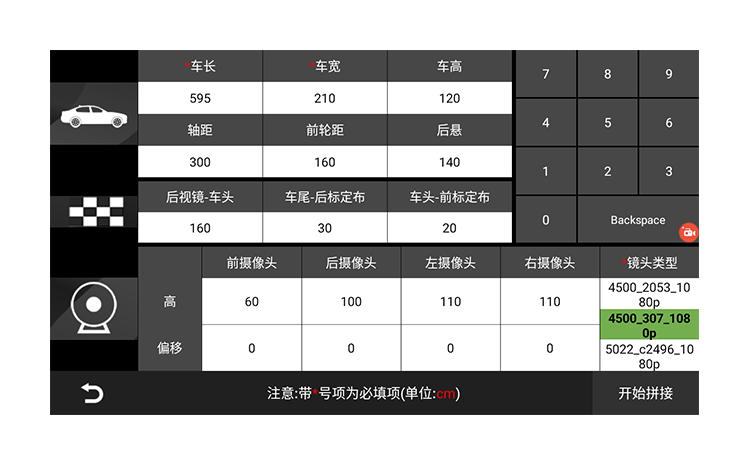

Po wybraniu mat, przejdź do interfejsu (jak na poniższym zrzucie ekranu), aby wyregulować soczewkę.
Dystans pomiędzy przednią/tylną kamerą a matą powinien być tak krótki, jak to możliwe.
Obracaj soczewkami bocznych kamery, aby były widoczne przednie i tylne punkty na macie.
Sprawdź dokładnie, jaki masz typ soczewki (kod powinien być wydrukowany na okablowaniu. Jeśli 255, wybierz 6048 255. Jeśli 307, wybierz 4500 307.

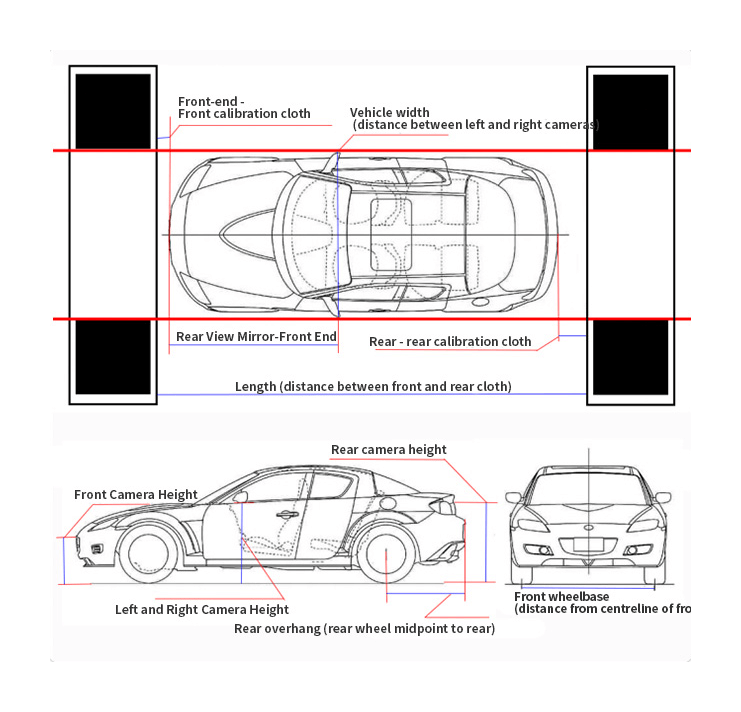

Poniższy diagram przedstawia opis parametrów w aplikacji
¶ Łączenie punktów
Po wypełnieniu parametrów, wybierz "Start Stitch"

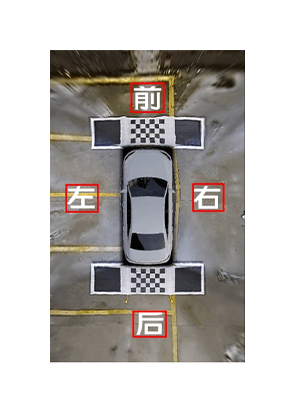

Teraz należy dopasować indywidualnie każdy widok w kolejności: przód, tył, lewa i prawa strona.
Zwróć uwagę na kolejność widoków

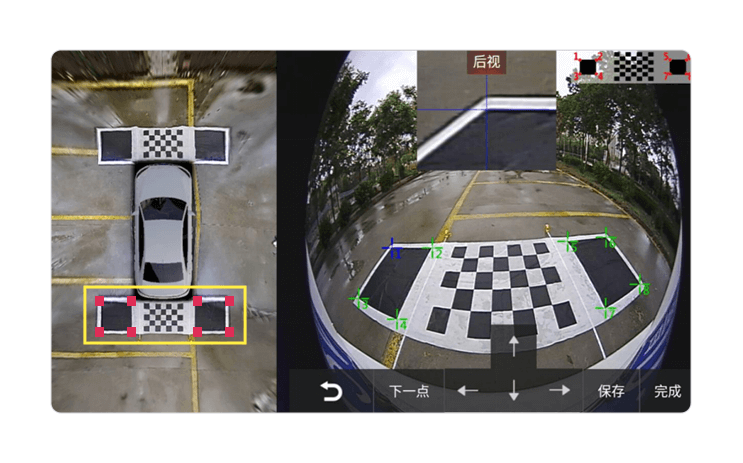

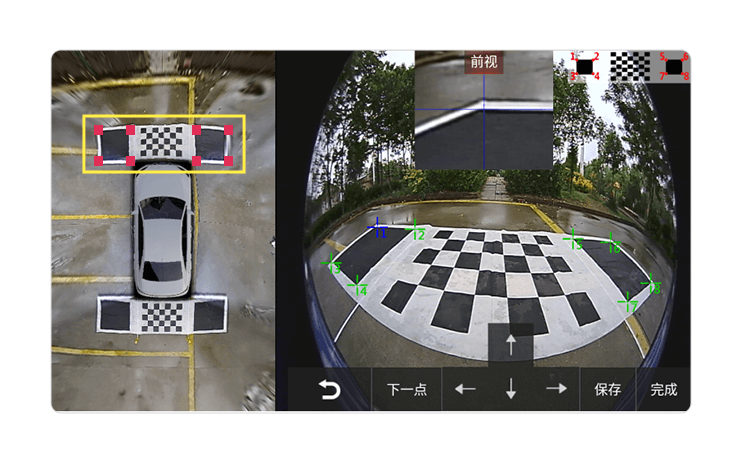

Kliknij w obrębie żółtego prostokąta, aby dopasować widok z przodu. Upewnij się, że krzyżyki są w miejscach czerwonych punktów.

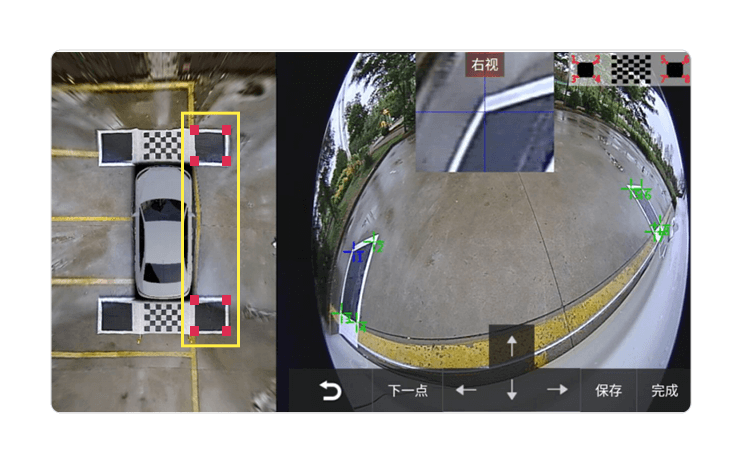

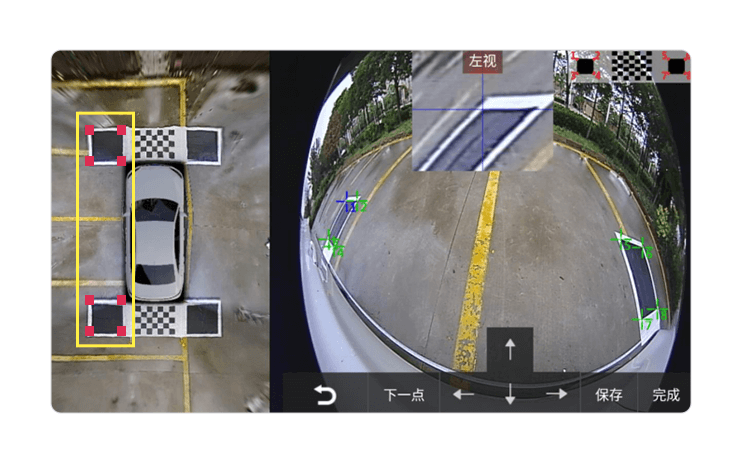

Powtórz całość dla pozostałych widoków. Pamiętaj o odpowiedniej kolejności.
Sprawdź w każdym widoku kolejność oraz pozycję każdego punktu oraz wciśnij "Finish", aby zakończyć kalibrację.
