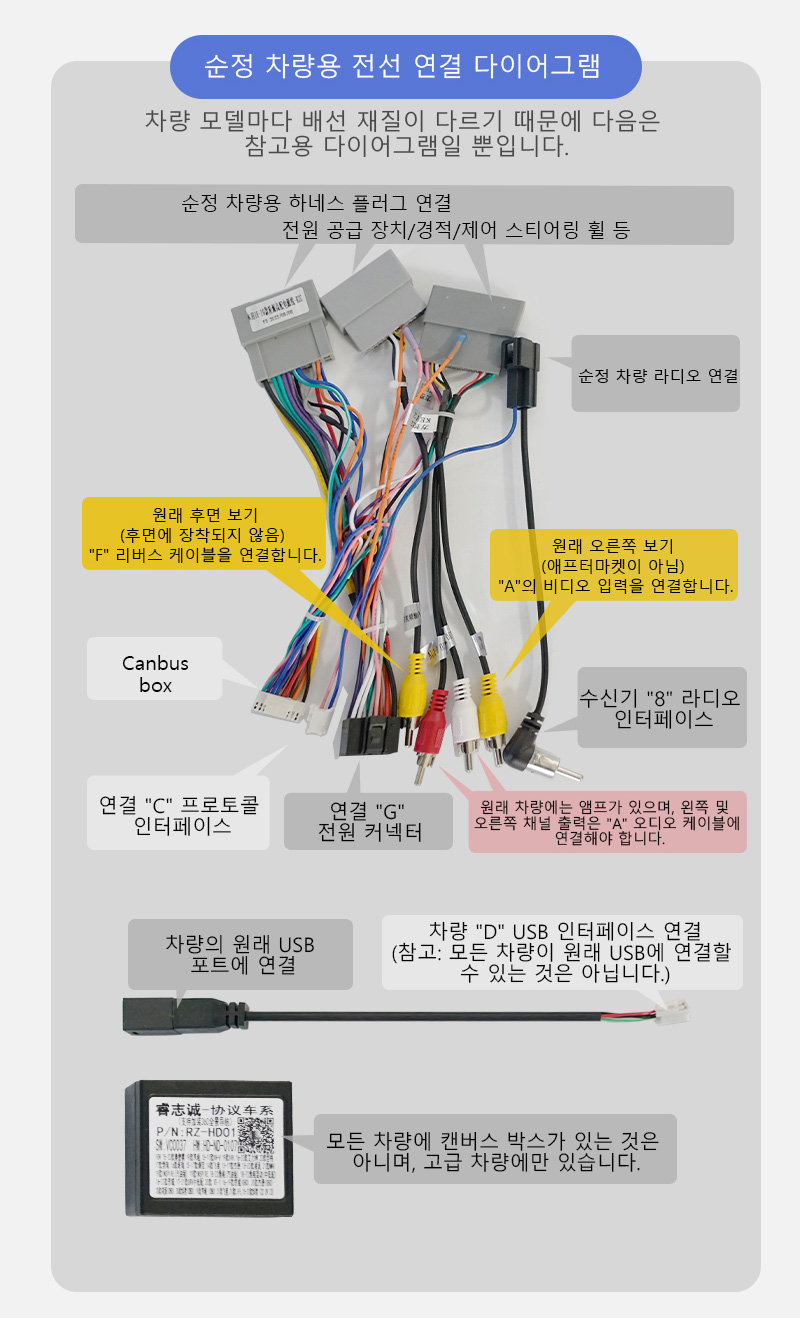

자동차 배선도
S3 Zone A 케이블 지침(오디오 출력/입력이 모두 낮고 스피커에 직접 연결할 수 없음)
【1】4G 카드 슬롯
【2】 앰프 제어 케이블
【3】왼쪽 오디오 입력
【4】오른쪽 오디오 입력
【5】전면 왼쪽 오디오 출력
【6】전면 우측 오디오 출력
【7】왼쪽 후면 오디오 출력
【8】후면 우측 오디오 출력
【9】센터 오디오 출력(액티브 센터 연결 필요, 패시브 센터는 외부 앰프로 구동해야 함)
【10】비디오 입력 1(원래 오른쪽 보기에 연결, 차량 AUX에서 보기 열기)
【11】서브우퍼 출력(액티브 서브우퍼와 연결해야 하며, 패시브 서브우퍼는 외부 앰프로 구동해야 함)
